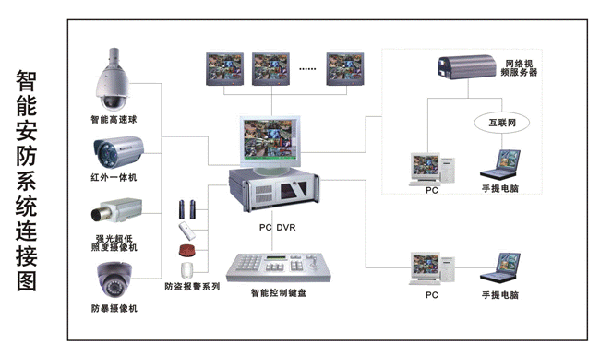

　　安防监控系统主要包含前端部分、传输部分、控制部分、电视墙显示部分、防盗报警部分、系统供电部分。

　　1、前端部分

　　前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。主要包括

　　摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。

　　2、传输部分

　　这里介绍的传输部分主要由同轴电缆组成。传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。

　　3、控制部分

　　该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。控制部分是实现报警和录像记录进行联动的关键部分。

　　4、电视墙显示部分

　　该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。终端显示部分实际上还完成了另外一项重要工作——控制。这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。

　　5、防盗报警部分

　　在内围的在重要出入口、楼梯口安装主动式红外探头，进行布防，在监控中心值班室(监控室)安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示值班人员处理，大大加强了保安力度。报警防范系统是利用主动红外移动探测器将重要通道控制起来，并连接到管理中心的报警中心，当在非工作时间内有人员从非正常入口进入时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行警告，可以进行连续摄像及录像。

　　在外围安装电子围栏，电子围栏是目前最先进的周界防盗报警系统，它由高压电子脉冲主机和前端探测围栏组成。高压电子脉冲主机是产生和接收高压脉冲信号，并在前端探测围栏处于触网、短路、断路状态时能产生报警信号，并把入侵信号发送到安全报警中心;前端探测围栏由杆及金属导线等构件组成的有形周界。电子围栏是一种主动入侵防越围栏，对入侵企图做出反击，击退入侵者，延迟入侵时间，并且不威胁人的性命，并把入侵信号发送到安全部门监控设备上，以保证管理人员能及时了解报警区域的情况，快速的作出处理。

　　6、系统供电部分

　　电源的供给对于保证整个闭路监控报警系统的正常运转起到至关重要的作用，一旦电源受破坏即会导致整个系统处于瘫痪状态。系统的供电可以采用集中供电和分散供电两部分，用户可以根据实际的需要进行选择。（门禁监控系统）
