磁力锁的标准安装方法

2013-08-16 09:29 作者：ly 浏览量：

磁力锁的标准安装方法

一．挂装外开门的表面安装方法：（参照图一至图八）

第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装 （见图一）

第二步：拿出安装模板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.

第三步：A.继铁板的固定（参见图三）将内六角螺丝插入继铁板中，把橡胶垫片置与继铁板和门之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把圆头压花螺母从门的另一面插入，利用六角扳手将继铁板锁在门上。
B．边板的固定（参见图三）把边板用两个螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。

C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D：固定锁主体与边板锁紧边板的螺丝后，再锁上所有的沉头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。(参见图四)

第四步：按照说明书的指示接线。

第五步： 盖上盖板，把小铝柱体塞进锁主体参见图五 的螺丝孔中。参见图六

图七与图八所示为典型的外开门外挂式的安装式样

★ 安装注意事项
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

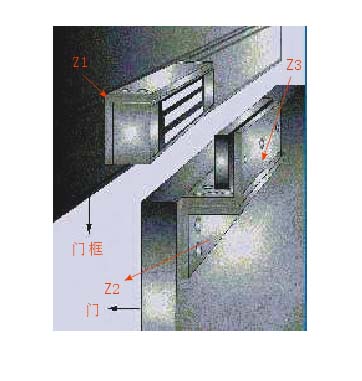

二、内开门的表面安装 (Z型支架的安装方法）解决外装磁力锁的内装问题。

    内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z型支架。每套 Z型支架含三块铝材配件,其中较长的一块Z1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对 齐.下面介绍安装方法。

a. 先将Z型支架中的Z1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。

b．用六角扳手将锁主体锁在Z1支架上。

c. 对应于Z1支架的位置把Z2支架固定在门上。

d. 将继铁板插入Z3的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z2、Z3 的衔接位置。（Z2与Z3的相对位置根据门的厚度可以调节）。

e. 将Z2、Z3锁紧，然后将继铁板用M8*25内六角螺丝固定于Z3上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。

f. 如果是双扇门，可以用两个Z型支架

三、埋入式（内置式）安装法：

内开门与外开门的埋入式安装方法一致
对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的，针对这一特点，我们经常使用内衬木块法（请参考图十、图十一）：

    在门框里放入一块大小合适的木头作衬，再锁螺丝。此种方法取材方便，安装简单。在实际安装中大多采用这种方法。

                 图十                               图十一

★安装注意事项
在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。

四、玻璃门安装法：

无框玻璃门的安装方法
一般的锁具很难安装在玻璃门上，即使有些锁可以安装，但会影响整个门的美观，而我们的电磁锁配合独巨匠心的安装配件，可以轻松的安装，而且美观可。

1. 利用U型支架安装磁力锁在无框玻璃门上：

没有包框的玻璃门需要有配件来辅助安装。安装方法与普通门的表面安装方法基本雷同，只不过是在第三步安装继铁板的时 候不同，安装方法如图九所示。 把U型槽连同橡胶缓冲垫及不锈钢垫片（放在锁螺丝的一边）套在玻璃门上,用无头内六角螺丝锁在玻璃门上,然后把继铁板固定在U型槽上。

保养：
磁力门锁的保养与其他锁类相比比较简单，只要保持继铁板和锁主体表面无杂质就可，所以请定期用非蚀性的清洁剂擦拭其表面。
