华为设备维护之初级配置代码

2015-11-27 11:45 作者：admin 浏览量：

　　网络设备稳定运行一方面依赖于完备的网络规划，另一方面，通过网络设备日常的维护和监测发现设备运行隐患也是非常必要的。

　　此文以华为设备配置代码以交换为主简述在工作中即可应用简单的几条指令。

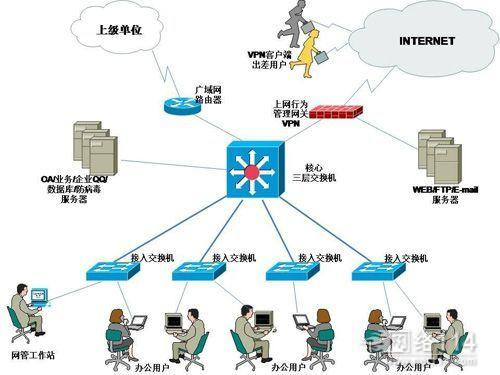

　　架构上分为核心层、分布层、接入层三层，部分相同的代码有简略。

　　------------虚拟接口------------------------------------

　　1)管理地址

　　interface Vlanif1

　　description Management

　　ip address 192.168.250.197 255.255.255.0

　　dhcp select relay

　　dhcp relay server-select dhcpgroup1

　　#

　　2)核心交换虚拟网关接口

　　interface Vlanif2

　　description Server

　　ip address 192.168.1.2 255.255.255.0

　　#

　　interface Vlanif3

　　description office

　　ip address 192.168.0.2 255.255.255.0

　　dhcp select relay

　　dhcp relay server-select dhcpgroup1

　　-----------Trunk------------------------------------

　　interface GigabitEthernet0/0/24

　　port link-type trunk

　　port trunk allow-pass vlan 2 to 100

　　ntdp enable

　　ndp enable

　　bpdu enable

　　-----------Eth Trunk-------------------------------

　　interface Eth-Trunk1

　　port link-type trunk

　　port trunk allow-pass vlan 2 to 4094

　　interface GigabitEthernet0/0/1

　　eth-trunk 1

　　interface GigabitEthernet0/0/2

　　eth-trunk 1

　　-----------IP ROUTE---------------------

　　1)核心交换静态路由

　　ip route-static 0.0.0.0 0.0.0.0 10.16.0.1

　　ip route-static 1.1.1.0 255.255.255.0 192.168.9.101

　　ip route-static 10.0.0.0 255.255.0.0 192.168.9.100

　　1)分布层接入层

　　ip route-static 0.0.0.0 0.0.0.0 192.168.250.1

　　-----------VLAN-----------------------------

　　vlan 1

　　description Management

　　vlan 2

　　description Server

　　vlan 3

　　description office

　　interface GigabitEthernet 0/0/11

　　-----------DHCP服务器声明-----------------------------

　　dhcp server group dhcpgroup1

　　dhcp-server 192.168.1.250 0

　　-----------Access Port------------------------------

　　1)defaule

　　interface GigabitEthernet0/0/1

　　port link-type access

　　port default vlan 3

　　stp disable

　　stp edged-port enable

　　ntdp enable

　　ndp enable

　　2)POE config

　　interface GigabitEthernet0/0/1

　　port hybrid pvid vlan 2

　　port hybrid tagged vlan 9 92

　　port hybrid untagged vlan 2

　　stp edged-port enable

　　undo poe enable

　　-----------认证---------------------------------------------------

　　1)全局配置

　　super password level 1 cipher ***

　　super password level 2 cipher ***

　　super password level 3 cipher ***

　　2)Console配置

　　user-interface con 0

　　authentication-mode password

　　set authentication password cipher a:FL2/KX#^;Q=^Q`MAF4<1!!

　　idle-timeout 5 0

　　3)VTY配置

　　user-interface vty 0 4

　　authentication-mode password

　　idle-timeout 15 0

　　user privilege level 3

　　-----------STP---------------------------------------------------

　　1)公共配置

　　stp mode rstp

　　stp enable

　　stp pathcost-standard legacy

　　2)核心层交换

　　stp instance 0 root primary

　　stp enable

　　3)分布层交换

　　stp instance 0 priority 8192

　　stp enable

　　4)接入层交换

　　stp instance 0 priority 16384

　　stp enable

　　stp mode mstp

　　5)接入端口配置

　　stp edged-port enable

　　-----------LLDP--------------------------------------------------

　　lldp enable

　　-----------VRRP--------------------------------------------------

　　1)Master交换机：

　　interface Vlanif1

　　description Management

　　ip address 192.168.250.250 255.255.255.0

　　vrrp vrid 1 virtual-ip 192.168.250.1

　　vrrp vrid 1 priority 120

　　vrrp vrid 1 preempt-mode timer delay 20

　　2)Slave网络交换机配置（维护）：

　　interface Vlanif1

　　description Management

　　ip address 192.168.250.251 255.255.255.0

　　vrrp vrid 1 virtual-ip 192.168.250.1

　　-----------SystemName------------------------------------------------------

　　systemname XXXX 192.168.2.X

　　---------------------------------------------------------------

　　storm-control broadcast min-rate 1000 max-rate 2000

　　storm-control multicast min-rate 1000 max-rate 2000

　　storm-control unicast min-rate 1000 max-rate 2000

　　storm-control interval 90

　　storm-control action block

　　storm-control enable log
