网络运维中接口监控组知识的讲解

大家好，我是一枚从事IT外包的网络运维工程师，今天和大家聊点网络可靠性的技术，这次咱们就聊一聊网络中常用的接口监控组。

网络运维中接口监控组简介

介绍接口监控组的定义和目的。

定义

网络侧所有被监控的接口，可以加入到一个组，称为接口监控组，其中被监控的接口称为Binding接口。接入侧与监控组联动的接口叫做Track接口，这些Track接口通过跟踪监控组的状态，来触发自己的状态变化。监控组监控所有加入该监控组的Binding接口状态，当监控组中超过一定比例的Binding接口状态为Down时，就会触发对应Track接口的状态也变为Down，将用户业务切换到备用链路上。当监控组中状态为Down的Binding接口个数小于一定比例时，对应Track接口的状态恢复，链路回切，从而保障用户业务的通畅。

目的

在双机备份的场景中，当网络侧链路故障时，通过接口监控组监控网络侧接口的状态，当一定比例的网络侧接口状态变化时，就会触发接入侧相应接口的状态变化，使接入侧链路发生主备链路切换，从而控制用户的接入，避免流量过载，保障业务的通畅。

网络运维中接口监控组原理描述

介绍接口监控组的实现原理。

网络侧所有被监控的接口，加入到一个组，称为接口监控组，每一个接口监控组通过唯一的名称来标识。其中被监控的接口就是Binding接口，如图1中有10个Binding接口，可为每个Binding接口设置其Down权重值。与监控组联动的接入侧接口叫做Track接口，如图1中的接口a、b、c和d就是监控组的Track接口，可手动调整Track接口Down的权重临界值。

Track接口通过联动接口监控组来触发自己的状态变化。监控组监控其所有的Binding接口状态，当超过一定比例的Binding接口状态为Down时，就会触发对应Track接口的状态也变为Down。当监控组中状态为Down的Binding接口个数小于一定比例时，对应Track接口的状态恢复。

图1 接口监控组原理示意图


如图1所示，所有Binding接口的Down权重均为10，Track接口a、b、c和d自动触发Down的权重临界值分别为80、50、30和20。也就是说，当监控组中接口状态为Down的Binding接口数量累计达到2个时，系统会自动触发接口d的状态变为Down。依次类推，接口状态为Down的Binding接口数量累计达到8个时，系统会自动触发接口a的状态变为Down。当监控组中接口状态为Down的Binding接口累计小于8个时，接口a的状态会自动恢复为Up。

目前，接口监控组只能监控接口的物理状态和BFD状态。

网络运维中接口监控组应用场景

介绍接口监控组的应用场景。

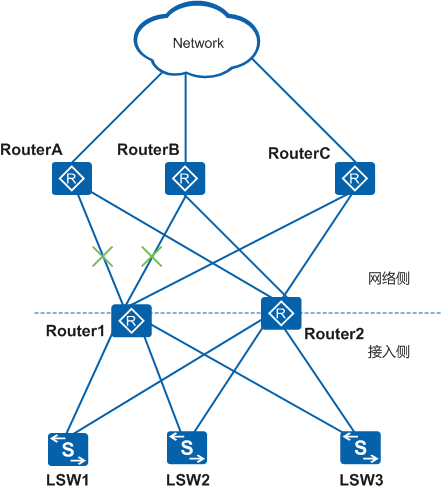

如图2所示，Router2是Router1的备份设备，3个LSW双归属到2个路由器来实现链路负载分担，网络侧路由器接入到3个路由器。当Router1和RouterA之间、Router1和RouterB之间的链路均故障时，网络侧仅剩余Router1和RouterC之间的链路，LSW设备感知不到该故障的产生，不会相应切换接入侧链路到Router2，仍然通过Router1向RouterC发送报文，而由于网络侧可用链路数量的减少，可能会造成流量过载。

图2  接口监控组典型应用组网图

这种情况下，在Router1和Router2设备上部署接口监控组，将网络侧路由器的多个接口加入监控组中。当网络侧发生链路故障时，通过监控组监控网络侧接口的状态，当一定比例的网络侧接口状态变化时，就会触发路由器接入侧相应接口的状态变化，使接入侧链路发生主备链路切换，从而控制用户从LSW的接入，避免流量过载，保障业务的通畅。
