基于IP地址的转发策略
介绍最基本的通过IP地址控制访问权限的举例。组网需求

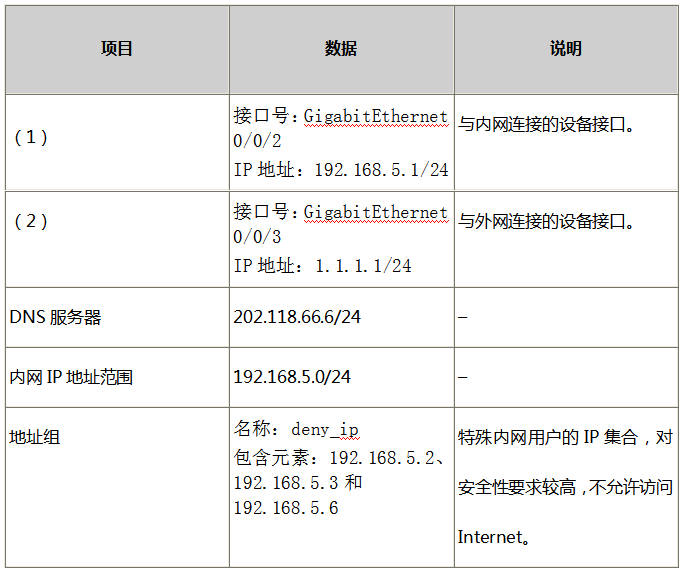

在某企业中允许192.168.5.0/24网段的用户访问Internet，但是在此网段中192.168.5.2、192.168.5.3和192.168.5.6的这几台PC对安全性要求较高，不允许上网，如图7-3所示。并且要求对用户所访问的网站进行控制，不允许访问P2P类网站。
图7-3 基于IP地址的域间转发策略
配置思路
1. 转发策略规划。需求是需要允许192.168.5.0/24这个大范围的网段通过，然后拒绝这个范围内的几个特殊IP。这样需要配置2条转发策略，由于策略的匹配顺序默认与配置顺序一致，因此必须先配置拒绝特殊IP通过的转发策略，然后再配置允许整个网段通过的转发策略。如果配置反了，几个特殊的IP就会先匹配上大范围的策略通过防火墙了，不会再继续匹配下边的特殊策略了。
2. 地址组规划和配置。
需求中是通过IP地址控制访问权限，那么需要在转发策略中指定IP地址作为匹配条件。对于连续的地址段可以在策略中直接配置，但是对于零散的地址建议配置为地址组，对地址组进行统一控制，而且也方便被其他策略复用。所以在本例中可以将几个特殊的IP地址配置成一个地址组。
地址组配置的菜单路径为：“防火墙 > 地址 > 地址组”。
3. 配置Web过滤策略，限制可以访问的网站。
配置Web过滤前首先应该启用UTM功能。启用UTM功能的菜单路径为：“UTM > 基本配置 > 基本配置”。
Web过滤策略配置的菜单路径为：选择“UTM > Web过滤”。
4. 转发策略配置。
转发策略配置的菜单路径为：“防火墙 > 安全策略 > 转发策略”。
说明：
· 本例只给出转发策略的配置步骤，实际内网访问Internet还需要配置NAT，注意配置转发策略时指定的源IP地址是NAT转换前的实际内网IP地址。
· 内网PC上需要配置网关，本例中网关为接口(1)，即GigabitEthernet 0/0/2的接口IP地址。
· USG上需要在“路由 > 静态 > 静态路由”中配置缺省路由。
· 如果局域网使用二层接口卡的LAN口接入，需要将物理口加入VLAN并配置Vlanif。此时需要将Vlanif接口加入Trust域并配置转发策略。
操作步骤
1. 配置接口基本参数。a. 选择“网络 > 接口 > 接口”。
b. 在“接口列表”中单击GE0/0/2对应的。
c. 配置接口GigabitEthernet 0/0/2。
配置参数如下：
· 安全区域：trust
· 模式：路由
· 连接类型：静态IP
· IP地址：192.168.5.1
· 子网掩码：255.255.255.0
d. 单击“应用”。
e. 重复上述步骤配置接口GigabitEthernet 0/0/3。
配置参数如下：
· 安全区域：untrust
· 模式：路由
· 连接类型：静态IP
· IP地址：1.1.1.1
· 子网掩码：255.255.255.0
2. 配置名称为deny_ip的地址组，将几个不允许上网的IP地址加入地址组。
a. 选择“防火墙 > 地址 > 地址组”。
b. 在“地址组列表”中单击，进入“新建地址组”界面。
c. 配置地址组的名称和描述信息。
配置参数如下：
· 名称：deny_ip
· 描述：特殊内网用户的IP集合，对安全性要求较高，不允许访问Internet。
d. 单击“配置IP地址”右侧的，将IP地址192.168.5.2/32加入地址组。
重复该步骤将IP地址192.168.5.3/32和192.168.5.6/32加入地址组，如图7-4所示。
图7-4 配置地址组
说明：
使用此功能需要使用License。
如果只需要限制是否可以上网，进行简单的包过滤，此步骤可以忽略。
a. 启用UTM功能。
. 选择“UTM > 基本配置 > 基本配置”，查看“UTM功能”右侧的“启用”复选框是否已经选中，如未选中，则选中该复选框，然后单击“应用”。
i. 在弹出的对话框中选择“保存配置并重启”，单击“确定”重启设备。启用/禁用UTM功能需要重启设备后才能生效。
a. 配置DNS，用来解析安全服务中心（sec.huawei.com）的域名。
i. 选择“网络 > DNS > DNS”。
ii. 在左侧输入IP地址202.118.66.6。
iii. 单击将202.118.66.6加入服务器列表。
b. 配置URL过滤器。
i. 选择“UTM > Web过滤 > URL过滤器”。
ii. 单击。
iii. 配置该URL过滤器的名称为filter_deny_p2p。
iv. 单击“应用”。
v. 配置URL过滤器filter_deny_p2p的相关参数如下：
· 默认动作：允许
· 只选中“启用预定义分类过滤”复选框
· 单击“分类名称”P2P对应，将P2P分类的处理动作切换为阻断
vi. 单击“应用”。
c. 配置Web过滤策略。
i. 选择“UTM > Web过滤 > 策略”。
ii. 在“Web过滤基本配置”界面中选中“URL过滤”的“启用”复选框。
iii. 配置“Web推送内容”为“对不起，您无权访问P2P类网站。”。
iv. 单击“应用”。
v. 在“Web策略列表”中单击。
vi. 配置策略名称为deny_p2p。
vii. 单击“应用”。
viii. 在“URL过滤器”右侧的下拉框中选择filter_deny_p2p。
ix. 单击“应用”。
1. 配置拒绝特殊地址组deny_ip内IP地址访问Internet的转发策略。
a. 选择“防火墙 > 安全策略 > 转发策略”。
b. 选择“转发策略”页签。
c. 在“转发策略列表”中单击。

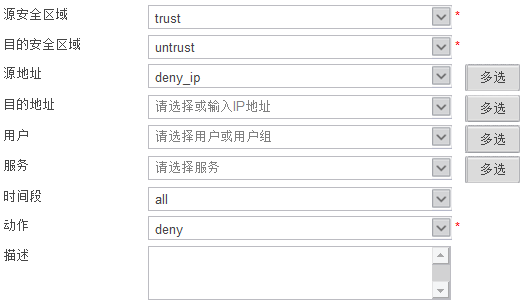

该转发策略的具体参数配置如图7-5所示。
图7-5 配置阻止地址组deny_ip访问Internet的转发策略
2. 配置允许192.168.5.0/24网段访问Internet的转发策略，并引用Web过滤策略。
a. 选择“防火墙 > 安全策略 > 转发策略”。
b. 选择“转发策略”页签。
c. 在“转发策略列表”中单击。
该转发策略的具体参数配置如图7-6所示。
图7-6 配置允许192.168.5.0/24网段访问Internet的转发策略
说明：
缺省情况下，Trust-Untrust域间出方向的缺省包过滤策略为deny，如果之前已经配置了permit请注意配置此步骤。
a. 选择“防火墙 > 安全策略 > 转发策略”。
b. 选择“转发策略”页签。
c. 在“转发策略列表”中单击“trust->untrust”下面“默认”对应的

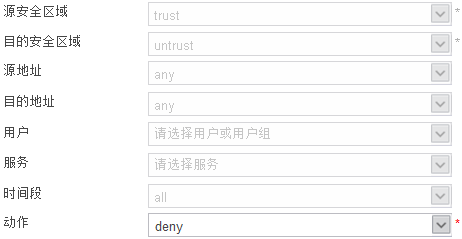

。“trust->untrust”默认转发策略的配置如图7-7所示。
图7-7 配置“trust->untrust”默认转发策略为deny
结果验证
1. 验证192.168.5.2、192.168.5.3和192.168.5.6这3台PC访问Internet是否被拒绝。如果能访问说明配置错误，请检查转发策略地址匹配条件是否配置正确、策略配置顺序是否正确。如果先配置了允许整个网段访问Internet的转发策略，这几个IP地址就不会匹配到拒绝访问Internet的策略了。2. 验证192.168.5.0/24中的其他IP地址是否可以正常访问Internet。
3. 验证可以上网的IP地址访问P2P类网站是否被拒绝。
