基于服务的转发策略

介绍通过服务（基于端口的协议）控制访问权限的举例。

组网需求

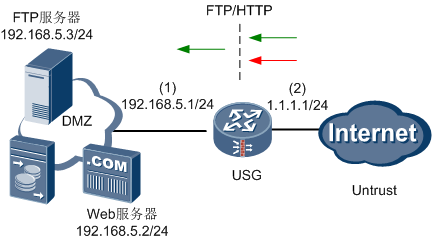

某企业对外提供Web服务和FTP服务，其中Web服务使用非知名的8080端口，如图7-18所示。需要限制外网只能访问服务器所在的区域（DMZ）中的Web服务器和FTP服务器。

图  基于协议的转发策略

项目	数据	说明
（1）	接口号：GigabitEthernet 0/0/2 IP地址：192.168.5.1/24	与内网连接的设备接口。
（2）	接口号：GigabitEthernet 0/0/3 IP地址：1.1.1.1/24	与外网连接的设备接口。
FTP服务器	IP地址：192.168.5.3/24 端口：21	–
Web服务器	IP地址：192.168.5.2/24 端口：8080	–

配置思路

本例需要限制外网只能访问Web服务器和FTP服务器，也就是需要限制服务（协议）类型，可以通过在转发策略中引用服务的方式配置转发策略。服务包括预定义服务、自定义服务和服务组。

1. FTP服务器直接使用知名端口21提供FTP服务。Web服务器由于使用非知名端口8080提供Web服务，需要配置自定义服务实现非知名端口与知名端口的映射，使用户能够直接通过知名端口对Web服务器访问。

自定义服务配置的菜单路径为：“防火墙 > 服务 > 自定义服务”。

2. 配置外网访问服务器的转发策略，并在其中引用服务集。

转发策略配置的菜单路径为：“防火墙 > 安全策略 > 转发策略”。

说明：

· 本例只给出转发策略的配置步骤，实际网络中还需要配置NAT Server使外网通过公网地址访问服务器，注意转发策略的目的IP地址是NAT Server转换后的服务器实际私网IP地址和提供服务的端口。

· USG上需要在“路由 > 静态 > 静态路由”中配置缺省路由。

· 如果局域网使用二层接口卡的LAN口接入，需要将物理口加入VLAN并配置Vlanif。此时需要将Vlanif接口加入DMZ域并配置转发策略。

操作步骤

1. 配置接口基本参数。

a. 选择“网络 > 接口 > 接口”。

b. 在“接口列表”中单击GE0/0/2对应的。

c. 配置接口GigabitEthernet 0/0/2。

配置参数如下：

· 安全区域：dmz

· 模式：路由

· 连接类型：静态IP

· IP地址：192.168.5.1

· 子网掩码：255.255.255.0

d. 单击“应用”。

e. 重复上述步骤配置接口GigabitEthernet 0/0/3。

配置参数如下：

· 安全区域：untrust

· 模式：路由

· 连接类型：静态IP

· IP地址：1.1.1.1

· 子网掩码：255.255.255.0

2. 配置名称为http_8080的自定义服务，指定目的端口为8080。

a. 选择“防火墙 > 服务 > 自定义服务”。

b. 在“自定义服务列表”中单击。

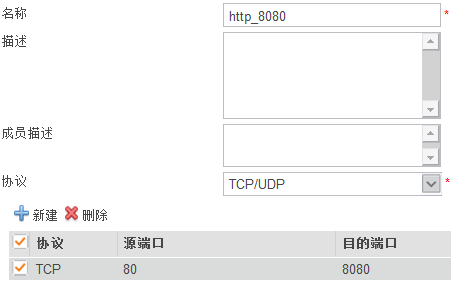

http_8080自定义服务的参数配置如图7-19所示。

图7-19  配置http_8080自定义服务


c. 单击“应用”。

3. 配置允许外网访问FTP服务器和Web服务器的转发策略，并引用服务。

a. 选择“防火墙 > 安全策略 > 转发策略”。

b. 选择“转发策略”页签。

c. 在“转发策略列表”中单击。

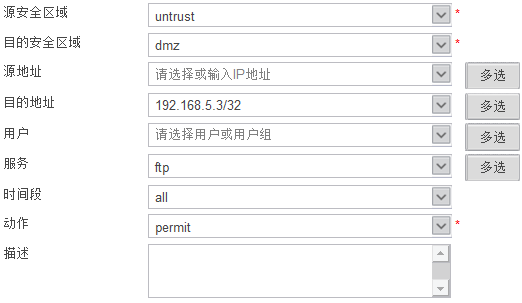

该转发策略的具体参数配置如图7-20所示。

图7-20  配置外网允许访问FTP服务器的转发策略


d. 单击“应用”。

e. 重复3.a～3.d，配置外网允许访问Web服务器的转发策略。

该转发策略的具体参数配置如图7-21所示。

图7-21  配置外网允许访问Web服务器的转发策略



4. （可选）配置Untrust-DMZ域间入方向的缺省包过滤策略为deny。

 说明：

缺省情况下，Untrust-DMZ域间入方向的缺省包过滤策略为deny，如果之前已经配置了permit请注意配置此步骤。

a. 选择“防火墙 > 安全策略 > 转发策略”。

b. 选择“转发策略”页签。

c. 在“转发策略列表”中单击“untrust->dmz”下面“默认”对应的。

“untrust->dmz”默认转发策略的配置如图7-22所示。

图7-22  配置Untrust-DMZ域间入方向的缺省包过滤策略为deny


d. 单击“应用”。

5. （可选）配置ASPF。

 说明：

缺省情况下，设备仅开启ftp、pptp以及rtsp协议的ASPF功能。如果DMZ安全区域与Untrust安全区域的域间FTP协议ASPF未开启，请进入命令行视图执行如下操作：

[USG] firewall interzone dmz untrust

[USG-interzone-dmz-untrust] detect ftp

[USG-interzone-dmz-untrust] quit

结果验证

验证外网是否只能访问FTP和Web服务器，如果不能访问说明配置错误，请检查配置过程。
