举例：地址池方式源NAT+虚拟服务器
本举例介绍企业申请了多个公网IP地址用于访问Internet，企业在对外提供FTP服务和Web服务的同时，还有部分员工需要通过NAT访问Internet的场景和配置过程。组网需求
如图7-75所示，某企业内部网络通过USG与Internet进行连接，将内网用户划分到Trust区域，两台服务器划分到DMZ区域，将Internet划分到Untrust区域。该企业申请了4个公网IP地址用于内部用户访问Internet。
· 需求1
企业Trust区域的192.168.1.0/24网段的用户可以访问Internet，该安全区域的其它网段用户不能访问。用于访问外部网络的合法IP地址范围为1.1.1.3～1.1.1.6。
· 需求2
提供FTP和Web服务器供外部网络用户访问。其中FTP Server的内部IP地址为10.1.1.2，端口号为缺省值21，Web Server的内部IP地址为10.1.1.3，端口为8080。两者对外公布的地址均为1.1.1.2，对外使用的端口号均为缺省值，即21和80。
配置思路
1. 由于有4个公网地址，因此采用地址池方式，不采用接口IP地址方式。由于需要上网的用户数远大于用于上网的公网IP地址数，因此需要使用NAPT（Network Address Port Translation）功能进行地址复用。配置源NAT的菜单路径为：“防火墙 > NAT > 源NAT”。
2. 配置虚拟服务器时，FTP服务器的内部端口和外部端口相同，Web服务器的内部端口和外部端口不同。
配置虚拟服务器的菜单路径为：“防火墙 > NAT > 目的NAT > 虚拟服务器”。
操作步骤
1. 配置接口基本参数。a. 选择“网络 > 接口 > 接口”。
b. 在“接口列表”中单击GE0/0/2对应的
。c. 配置接口GigabitEthernet 0/0/2。
GigabitEthernet 0/0/2的相关参数如下，其他参数使用默认值：
· 安全区域：trust
· 模式：路由
· 连接类型：静态IP
· IP地址：192.168.1.1
· 子网掩码：255.255.255.0
d. 单击“应用”。
e. 重复上述步骤配置接口GigabitEthernet 0/0/3和GigabitEthernet 0/0/4。
GigabitEthernet 0/0/3的相关参数如下，其他参数使用默认值：
· 安全区域：dmz
· 模式：路由
· 连接类型：静态IP
· IP地址：10.1.1.1
· 子网掩码：255.255.255.0
GigabitEthernet 0/0/4的相关参数如下，其他参数使用默认值：
· 安全区域：untrust
· 模式：路由
· 连接类型：静态IP
· IP地址：1.1.1.1
· 子网掩码：255.255.255.0
2. 对于USG系列，配置域间包过滤，以保证网络基本通信正常。对于USG BSR/HSR系列，不需要执行此步骤。使192.168.1.0/24网段用户可以访问Internet，使Internet用户可以访问10.1.1.2的FTP服务和10.1.1.3的Web服务。
a. 配置192.168.1.0/24网段用户可以访问Internet。
. 选择“防火墙 > 安全策略 > 转发策略”。
i. 选择“转发策略”页签。
ii. 在“转发策略列表”中单击

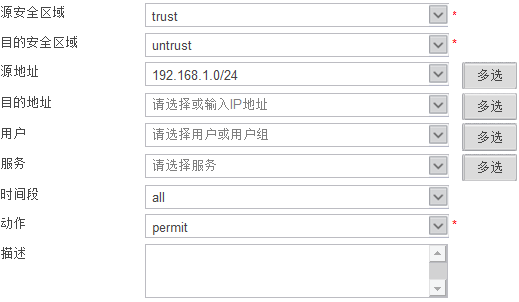

。参数配置如图7-76所示。图7-76 配置192.168.1.0/24网段用户可以访问Internet
a. 配置Internet用户可以访问10.1.1.2的FTP服务和10.1.1.3的Web服务。
i. 在“转发策略列表”中单击

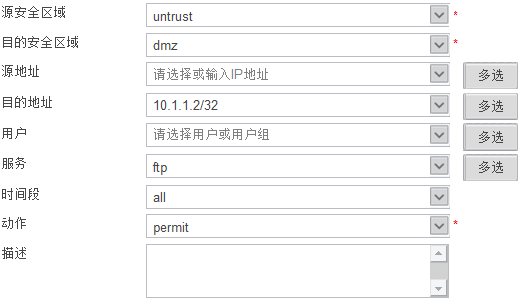

。参数配置如图7-77所示。图7-77 配置Internet用户可以访问10.1.1.2的FTP服务

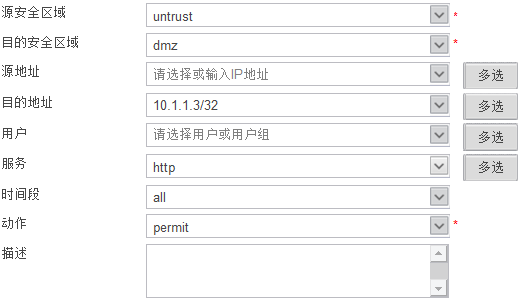

iii. 重复上述步骤配置Internet用户可以访问10.1.1.3的Web服务。参数配置如图7-78所示。
图7-78 配置Internet用户可以访问10.1.1.3的Web服务
a. 配置NAT地址池。
i. 选择“防火墙 > NAT > 源NAT”。
ii. 选择“NAT地址池”页签。
iii. 在“NAT地址池列表”中单击
。参数配置如图7-79所示。图7-79 配置NAT地址池
说明：
· 本举例中地址池1.1.1.3～1.1.1.6和上网接口GigabitEthernet 0/0/4地址1.1.1.1/24是在同一网段的，如果地址池所在网段与上网接口不在同一个网段，注意需要在USG的下一跳设备上配置到地址池的路由。
· 如果上网接口已经配置过接口IP地址方式的NAT转换，必须先删除已有的接口IP地址NAT配置。
a. 配置源NAT。
. 选择“源NAT”页签。
i. 在“源NAT策略列表”中单击

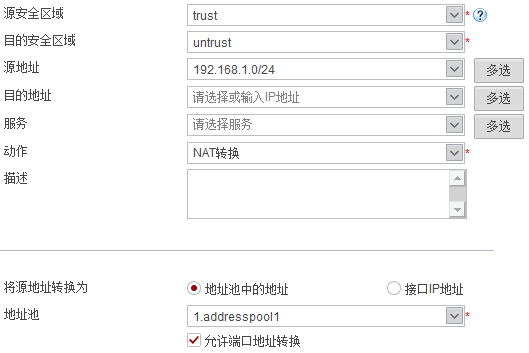

。参数配置如图7-80所示。图7-80 配置源NAT
1. 配置虚拟服务器，实现需求2。
a. 配置FTP服务器的虚拟服务器。
i. 选择“防火墙 > NAT > 目的NAT”，单击“虚拟服务器”页签。
ii. 在“虚拟服务器列表”中单击

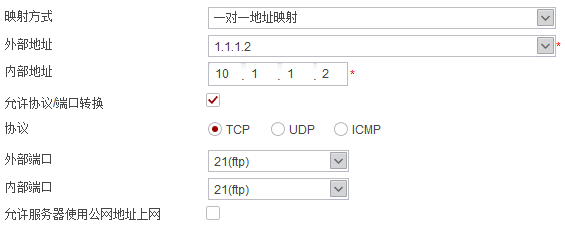

。参数配置如图7-81所示。图7-81 配置FTP服务器的虚拟服务器
b. 配置Web服务器的虚拟服务器。
i. 在“虚拟服务器列表”中单击

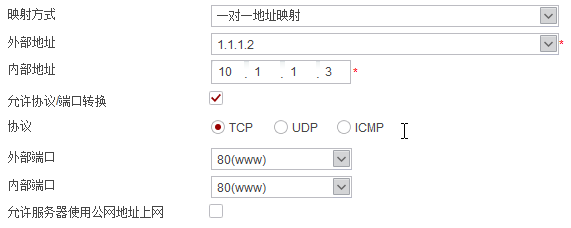

。参数配置如图7-82所示。图7-82 配置Web服务器的虚拟服务器
2. 在USG以及与USG相连的网络设备上正确配置路由协议，使外网设备可以正确生成到达虚拟服务器的路由信息，使设备上可以正确生成外网的路由信息。
结果验证
1. 配置完成后选择“防火墙 > 监控 > ServerMap”，查看FTP虚拟服务器和Web虚拟服务器的配置情况。2. 从内部网络的主机192.168.1.2可以Ping通Internet地址（如2.2.2.2）。
3. Internet上的用户（如2.2.2.2）可以通过公网地址1.1.1.2访问FTP和Web服务。

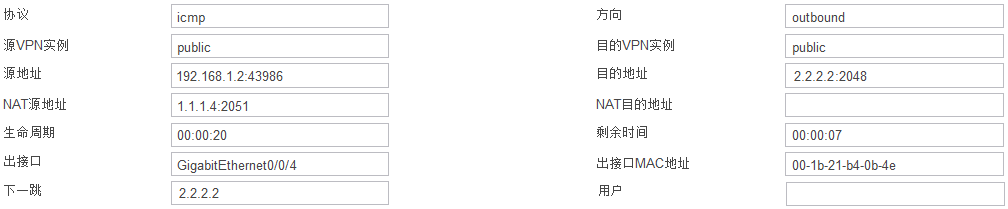

4. 选择“防火墙 > 监控 > 会话表”，查看详细会话表。如图7-83所示，以从192.168.1.2 ping 2.2.2.2为例：
图7-83 查看192.168.1.2 ping 2.2.2.2的详细会话表
