应用静态路由的GRE隧道
内网设备要传输的某些数据公网设备不支持时，可配置GRE隧道来传输。当内网设备较少，且IP地址固定时可以在设备上配置静态路由，指定用户端发送的报文由隧道传输。组网需求
如图10-56所示，网络A和网络B通过USG_A和USG_B连接到Internet。网络环境描述如下：
· USG_A和USG_B路由可达。
· USG_A和USG_B之间使用三层隧道协议GRE，实现网络A和网络B互联。
· PC1和PC2上分别指定USG_A、USG_B为自己的缺省网关。USG_A与PC1之间、USG_B与PC2之间使用静态路由。

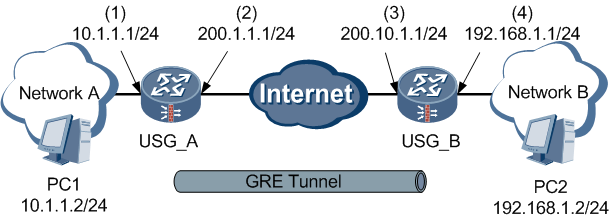

图 配置GRE使用静态路由组网图
配置思路
对于USG_A和USG_B，配置思路相同。如下：1. 完成接口基本配置。
2. 分别创建GRE隧道接口，并配置GRE隧道接口的IP地址、源地址和目的地址。
3. 开启本地策略和转发策略。
4. 配置静态路由，将出接口指定为Tunnel接口，将流量引入到隧道中。
操作步骤
· 配置USG_A。1. 配置接口基本参数。
a. 选择“网络 > 接口 > 接口”。
b. 在“接口列表”中，单击GE0/0/1对应的。
c. 在“修改GigabitEthernet”界面中，配置如下：
§ 安全区域：trust
§ IP地址：10.1.1.1
§ 子网掩码：255.255.255.0
其他配置项采用缺省值。
d. 单击“应用”。
e. 在“接口列表”中，单击GE0/0/2对应的。
f. 在“修改GigabitEthernet”界面中，配置如下：
§ 安全区域：untrust
§ IP地址：200.1.1.1
§ 子网掩码：255.255.255.0
其他配置项采用缺省值。
g. 单击“应用”。
2. 配置GRE隧道接口。
说明：GRE隧道接口可以加入到任意一个安全区域。当GRE隧道接口和源端接口（源端地址所属的接口）不在同一安全区域中时，需要配置域间包过滤，使两个安全区域能够互相访问。
a. 选择“VPN > GRE > GRE”。
b. 在“GRE接口列表”中，单击“新建”。
c. 配置GRE隧道接口参数。
3. 对于USG系列，配置域间包过滤，以保证网络基本通信正常。对于USG BSR/HSR系列，不需要执行此步骤。
a. 配置Local安全区域和Untrust安全区域之间的安全策略。
. 选择“防火墙 > 安全策略 > 本地策略”。
i. 在“本地策略”中单击“新建”。配置如下参数：
§ 源安全区域：untrust
§ 源地址：200.10.1.0/24
§ 动作：permit
ii. 单击“应用”。
a. 配置Trust安全区域和Untrust安全区域之间的安全策略。
i. 选择“防火墙 > 安全策略 > 转发策略”。
ii. 在“转发策略列表”中单击“新建”。配置如下参数。
§ 源安全区域：trust
§ 目的安全区域：untrust
§ 源地址：10.1.1.0/24
§ 目的地址：192.168.1.0/24
§ 动作：permit
iii. 单击“应用”。
iv. 重新在“转发策略列表”中单击“新建”。配置如下参数。
§ 源安全区域：untrust
§ 目的安全区域：trust
§ 源地址：192.168.1.0/24
§ 目的地址：10.1.1.0/24
§ 动作：permit
v. 单击“应用”。
1. 配置USG_A到网络B的静态路由，出接口为GRE隧道接口。
a. 选择“路由 > 静态 > 静态路由”。
b. 在“静态路由列表”中，单击“新建”。
c. 在“新建静态路由”界面中，配置如下：
§ 目的地址：192.168.1.0
§ 掩码：255.255.255.0
§ 出接口：Tunnel
其他配置项采用缺省值。
a. 单击“应用”。
· 配置USG_B。
1. 配置接口基本参数。
a. 选择“网络 > 接口 > 接口”。
b. 在“接口列表”中，单击GE0/0/1对应的
。c. 在“修改GigabitEthernet”界面中，配置如下：
§ 安全区域：trust
§ IP地址：192.168.1.1
§ 子网掩码：255.255.255.0
其他配置项采用缺省值。
d. 单击“应用”。
e. 在“接口列表”中，单击GE0/0/2对应的。
f. 在“修改GigabitEthernet”界面中，配置如下：
§ 安全区域：untrust
§ IP地址：200.10.1.1
§ 子网掩码：255.255.255.0
其他配置项采用缺省值。
g. 单击“应用”。
2. 配置GRE隧道接口。
说明：
GRE隧道接口可以加入到任意一个安全区域。当GRE隧道接口和源端接口（源端地址所属的接口）不在同一安全区域中时，需要配置域间包过滤，使两个安全区域能够互相访问。
a. 选择“VPN > GRE > GRE”。
b. 在“GRE接口列表”中，单击“新建”。
c. 配置GRE隧道接口参数。
3. 对于USG系列，配置域间包过滤，以保证网络基本通信正常。对于USG BSR/HSR系列，不需要执行此步骤。
a. 配置Local安全区域和Untrust安全区域之间的安全策略。
. 选择“防火墙 > 安全策略 > 本地策略”。
i. 在“本地策略”中单击“新建”。配置如下参数：
§ 源安全区域：untrust
§ 源地址：200.1.1.0/24
§ 动作：permit
ii. 单击“应用”。
a. 配置Trust安全区域和Untrust安全区域之间的安全策略。
i. 选择“防火墙 > 安全策略 > 转发策略”。
ii. 在“转发策略列表”中单击“新建”。配置如下参数。
§ 源安全区域：trust
§ 目的安全区域：untrust
§ 源地址：192.168.1.0/24
§ 目的地址：10.1.1.0/24
§ 动作：permit
iii. 单击“应用”。
iv. 重新在“转发策略列表”中单击“新建”。配置如下参数。
§ 源安全区域：untrust
§ 目的安全区域：trust
§ 源地址：10.1.1.0/24
§ 目的地址：192.168.1.0/24
§ 动作：permit
v. 单击“应用”。
1. 配置USG_B到网络A的静态路由，出接口为GRE隧道接口。
a. 选择“路由 > 静态 > 静态路由”。
b. 在“静态路由列表”中，单击“新建”。
c. 在“新建静态路由”界面中，配置如下：
§ 目的地址：10.1.1.0
§ 掩码：255.255.255.0
§ 接口：Tunnel
其他配置项采用缺省值。
a. 单击“应用”。
结果验证
1. 配置完成后，从PC1 ping PC2，发现可以ping通。
2. 分别在USG_A和USG_B上查看GRE隧道的建立情况。以USG_A为例。

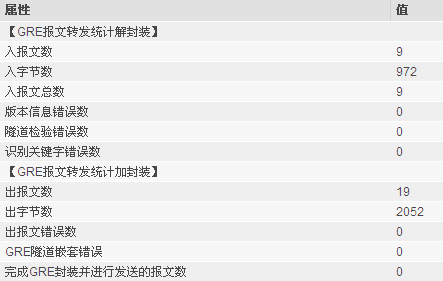

选择“VPN > GRE > 监控”，查看到有通过GRE隧道加封转和解封装的报文数，说明GRE隧道建立成功。如图10-59所示。
图10-59 查看USG_A的GRE隧道信息
