采用屏蔽结构综合布线系统的缆线和综合布线系统

2015-05-13 10:52 作者：admin

　　在屏蔽结构综合布线系统中采用的电缆、连接部件、跳线、设备电缆都应该是屏蔽结构的，并应保持屏蔽层的连续性。具体布线部件的命名规定如下。(企业IT外包)

　　1、屏蔽结构综合布线系统中电缆的命名可按《用户建筑综合布线》ISO/IEC 11801 中推荐的方法统一命名，不宜随意引用生产厂商的命名。

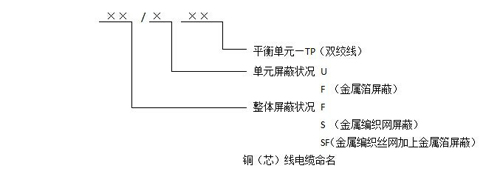

　　2、综合布线系统中采用屏蔽结构的铜(芯)线电缆，其命名方法(如图)。

　　3、对于屏蔽结构综合布线系统的电缆=，根据缆线防护结构的要求，可分为F/UTP(电缆金属箔屏蔽)、U/FTP(线对金属箔屏蔽)、SF/UTP(电缆金属编织丝网加金属箔屏蔽)、S/FTP(电缆金属箔编织网屏蔽加上线对金属屏蔽)等几种结构。

　　不同屏蔽结构的电缆会产生不同的屏蔽效果。从以往工程实践来看，一般认为金属箔对高频、金属编织丝网对低频的电磁屏蔽效果为佳。如果采用双重屏蔽结构(SG/UTP和S/FTP)，则屏蔽效果更加理想，可以同时抵御线对之间和线对对来自外部的电磁辐射干扰，减少线对之间外部对线对的电磁辐射干扰。(网络布线)

　　因此，在屏蔽结构综合布线系统工程中有各种各样形式的电缆可供选择(包括与连接器件和设备之间的各种组合)，形成不同屏蔽结构的综合布线系统。但是为了保证良好的屏蔽效果，不论采用什么样的屏蔽结构，必须是连接而不间断的。要求电缆的屏蔽层与屏蔽结构的连接器件或设备之间，它们的连接必须达到360o，即缆线和部件或设备的连接部位，应该是360o的无缝连接，以确保屏蔽效果优良。?(IT外包服务)
