大家好，我是一枚从事IT外包的网络运维工程师，今天跟大家分享一个日常网络运维一个很重要的网络协议UDP，下面是关于UDP Helper应用案例的简单介绍。

配置UDP Helper示例

组网需求

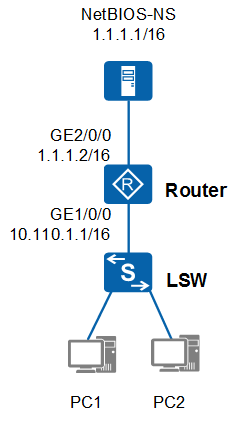

如图8所示，Router的接口GE1/0/0和一局域网相连，GE1/0/0的IP地址为10.110.1.1/16。NetBIOS-NS和Router的接口GE2/0/0相连，NetBIOS-NS的IP地址为1.1.1.1/16，GE2/0/0的IP地址为1.1.1.2/16。现要求局域网用户之间直接使用主机名进行互访。
图8  配置UDP Helper组网图

配置思路

1. 因为局域网主机之间要使用主机名进行互访，所以需要将对方的主机名解析成IP地址。但是，NetBIOS-NS和该局域网不在同一广播域，局域网内主机发送的UDP类型的NetBIOS-NS Register广播报文无法送达NetBIOS-NS。这就需要使能Router的UDP Helper功能，将主机发送的目的端口为137（NetBIOS-NS服务端口）的UDP广播报文单播转发给NetBIOS-NS，完成对主机名的解析。
2. 使能了UDP Helper功能后，需要在Router接口GE1/0/0上指定目的服务器为NetBIOS-NS，即指定Router中继转发的目的IP地址为NetBIOS-NS的IP地址。

操作步骤

1. 配置Router接口GE1/0/0的IP地址
2. <Huawei> system-view
3. [Huawei] sysname Router
4. [Router] interface gigabitethernet 1/0/0
5. [Router-GigabitEthernet1/0/0] ip address 10.110.1.1 16
[Router-GigabitEthernet1/0/0] quit
6. 配置Router接口GE2/0/0的IP地址
7. [Router] interface gigabitethernet 2/0/0
8. [Router-GigabitEthernet2/0/0] ip address 1.1.1.2 16
[Router-GigabitEthernet2/0/0] quit
9. 使能UDP Helper功能
[Router] udp-helper enable
10. 在Router接口GE1/0/0上配置中继转发的目的服务器
11. [Router] interface gigabitethernet 1/0/0
12. [Router-GigabitEthernet1/0/0] udp-helper server 1.1.1.1
13. [Router-GigabitEthernet1/0/0] quit
[Router] quit
14. 验证配置结果
# 执行命令display udp-helper server查看UDP Helper中继转发报文的统计信息。
<Router> display udp-helper server
Server-interface                  Server-Ip                   packet-num
------------------------------------------------------------------------
GigabitEthernet1/0/0              1.1.1.1                          201
# 执行命令display udp-helper port查看已经配置的需要中继转发的UDP报文的目的端口号信息。

配置文件

Router的配置文件 以上文章由北京艾锑无限科技发展有限公司整理
