在SAN存储网络里所指的主要设备包括光纤通道交换机和光纤通道卡。
    （一）光纤通道交换机：（FC SWITCH）
    光纤通道交换机在逻辑上是SAN的核心，它连接着主机和存储设备。
    光纤通道交换机有着许多不同的功能，包括支持GBIC、冗余风扇、电源、分区、环操作和多管理接口等。每一项功能都可以增加整个交换网络的可操作性，理解这些特点可以帮助用户设计一个功能强大的大规模的SAN。光纤交换机的主要功能如下：自配置端口、环路设备支持、交换机级联、自适应速度检测、可配置的帧缓冲、分区（基于物理端口和基于WWN的分区）、IP over Fiber Channel（IPFC）广播、远程登录、Web管理、简单网络管理协议（SNMP）以及SCSI接口独立设备服务（SES）等。
    光纤交换机往往根据其功能和特点被分为不同的类别。通常硬件可能都是基于相同的基本架构或者相同的ASIC芯片，只是软件的功能不同，光纤交换机的价格是根据它所能满足的需求来制定的。高冗余的核心级交换机是个例外，它往往是根据自己的硬件容错平台开发设计的。以下是各种主要类别的交换机的不同特点。
    入门级交换机
    入门级交换机的应用主要集中于8到16个端口的小型工作组，它适合低价格、很少需要扩展和管理的场合。它们往往被用来代替集线器，可以提供比集线器更高的带宽和提供更可靠的连接。人们一般不会单独购买入门级交换机，而是经常和其他级别交换机一起购买，以组成一个完整的存储解决方案。入门级交换机提供有限级别的端口级联能力。如果用户单独使用这类低端设备时，可能会遇到一些可管理性问题。
    工作组级光纤交换机
    光纤交换机提供将许多交换机级联成一个大规模的Fabric(光纤通道)的能力。通过连接两台交换机的一个或多个端口，连接到交换机上的所有端口都可以看到网络的唯一的映像，在这个Fabric(光纤通道)上的任何节点都可以和其他节点进行通信。从本质上讲，通过级联交换机，能够建立一个大型的、虚拟的、具有分布式优点的交换机，并且它可以跨越的距离非常大。
    工作组光纤通道交换机数量众多并且更加通用。用户可以将工作组交换机用于多种途径，但应用的最多的领域是小型SAN。这类交换机可以通过交换机间的互联线路连接在一起提供更多的端口数量。交换机间的互联线路可以在光纤通道交换机上的任意端口上创建。不过，如果计划使用多家厂商的产品的话，一定要确保设备可互操作。
    核心级光纤交换机
    核心级交换机（又叫导向器）一般位于大型SAN的中心，使若干边缘交换机相互连接，形成一个具有上百个端口的SAN网络。核心交换机也可以用作单独的交换机或者边缘交换机，但是它增强的功能和内部结构使它在核心存储环境下工作的更好。核心交换机的其他功能还包括：支持光纤以外的协议（像InfiniBand）、支持2Gbps光纤通道、高级光纤服务（例如：安全性、中继线和帧过滤等）。
    核心级光纤交换机通常提供很多端口，从64口到128口或更多。它使用非常宽的内部连接，以最大的带宽路由数据帧。使用这些交换机的目的是为了建立覆盖范围更大的网络和提供更大的带宽，它们被设计成为在多端口间以尽可能快的速度用最短的延迟路由帧信号。另外，核心光纤交换机往往采用基于“刀片式”的热插拔电路板：只要在机柜内插入交换机插板就可以添加需要的新功能，也可以作在线检修，还可以做到在线的分阶段按需扩展。许多核心级交换机不支持仲裁环或者其他的直连环路设备，它们只关心核心交换的能力。

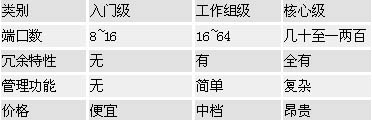

    各类别光纤通道(FC)交换机之比较

    （二）光纤通道卡
    光纤通道是高性能的连接标准，用于服务器、海量存储子网络、外设间通过集线器、交换机和点对点连接进行双向、串行数据通讯。
    对于需要有效地在服务器和存储介质之间传输大量资料而言，光纤信道卡提供远程连接和高速带宽。它是适于存储局域网、集群计算机和其它资料密集计算设施的理想技术介质。
    光纤通道卡的优势
    ·在一个arbitrated环路可连接最多126个设备
    ·通过交换结构最多可连接1600万设备
    ·低CPU占用
    ·在服务器不关机就可增加和配置所连设备
    ·易于扩展以加大存储容量
    ·利用SCSI至光纤桥可实现对现有SCSI硬盘的高速连接
    ·可实现光纤和铜缆的连接
    ·全双工传输速率达2000兆/秒
