基于用户的限制上网流量
介绍通过针对用户名称来限制其上网流量，避免网络拥塞的举例。组网需求
如图7-45所示，Trust区域中内网用户的是192.168.1.0/24网段，可以访问Internet，需要限制具体用户组group1内每个用户的上传最大带宽为1Mbps，P2P下载流量为2Mbps。图 基于用户的限制上网流量的组网图
| 项目 | 数据 | 备注 |
| (1) |
接口号：GigabitEthernet 0/0/2 IP地址：192.168.1.1/24 安全区域：Trust |
– |
| (2) |
接口号：GigabitEthernet 0/0/3 IP地址：10.1.1.1/24 安全区域：DMZ |
– |
| PC |
IP地址：192.168.1.2/24 用户名/密码为：user1/Admin@123 所属用户组：group1 |
– |
| 用户带宽限制 | 上传/下载最大带宽：1Mbps/2Mbps | – |
配置思路
1. 配置各接口基本参数。2. 配置域间包过滤和路由，保证网络基本通信。
3. 配置NAT功能，使内网用户能访问外网。
4. 创建用户组，配置用户名及密码，并配置本地认证策略。
5. 启用限流策略功能和应用控制功能。
6. 配置每IP限流功能，限制内网用户的上传和下载带宽。
操作步骤
1. 配置各接口基本参数。a. 选择“网络 > 接口 > 接口”。
b. 在“接口列表”中，单击GigabitEthernet 0/0/2对应的
，显示“修改GigabitEthernet”界面。GigabitEthernet 0/0/2的相关参数如下，其他参数使用默认值：
· 安全区域：trust
· 模式：路由
· 连接类型：静态IP
· IP地址：192.168.1.1
· 子网掩码：255.255.255.0
c. 单击“应用”。
d. 单击GigabitEthernet 0/0/3对应的
，显示“修改GigabitEthernet”界面。GigabitEthernet 0/0/3的相关参数如下，其他参数使用默认值：
· 安全区域：untrust
· 模式：路由
· 连接类型：静态IP
· IP地址：10.1.1.1
· 子网掩码：255.255.255.0
e. 单击“应用”。
2. 对于USG系列，配置域间包过滤，以保证网络基本通信正常。对于USG BSR/HSR系列，不需要执行此步骤。
a. 选择“防火墙 > 安全策略 > 转发策略”。
b. 在“转发策略列表”中，单击“untrust->trust”下“默认”对应的
。c. 在“修改转发策略”界面中，修改“动作”为“permit”
d. 单击“应用”。
3. 配置NAT功能，使其内网用户可以通过公网地址访问Internet。本例只给出与本特性相关的配置步骤，配置NAT的步骤略。
4. 创建用户，用户名/密码为：user1/Admin@123，并加入用户组group1。本举例以单个本地认证用户为例。
a. 选择“用户 > 上网用户 > 组/用户”。
b. 单击
，选择“新建组”，创建用户组group1，如图7-46所示。c. 单击“应用”。

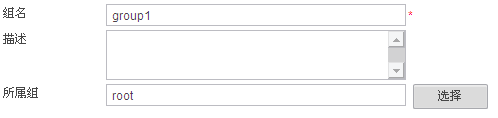

图7-46 新建用户组group1
，选择“新建单个用户”，创建用户user1，如图7-47所示。e. 单击“应用”。
图7-47 新建用户user1
a. 选择“用户 > 上网用户 > 认证策略”。
b. 单击“新建”。
c. 依次输入名称、IP地址范围、认证方式，其他均采用默认配置，如图7-48所示。
d. 单击“应用”。

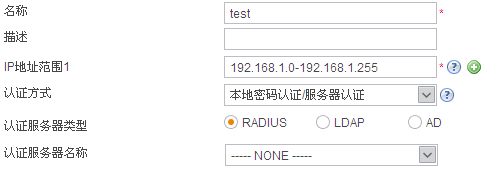

图7-48 新建用户认证策略test
a. 选择“UTM > 应用控制 > 策略”。
b. 选择“应用控制功能”后的“启用”复选框。
c. 单击“应用”。
7. 启用限流策略功能。
a. 选择“防火墙 > 限流策略 > 基本配置”。
b. 选中“限流策略”对应的“启用”复选框。
c. 单击“应用”。
8. 配置每IP限流策略1，引用class1，限制用户访问或者上载最大带宽为1M。
a. 选择“防火墙 > 限流策略 > 每IP限流”。
b. 选择“每IP限流Class”页签。
c. 单击
，新建每IP限流class1，参数如图7-49所示。d. 单击“应用”。
图7-49 新建每IP限流class1
f. 单击
，新建每IP限流策略1，引用class1，限制上传带宽为1M。参数如图7-50所示。g. 单击“应用”。

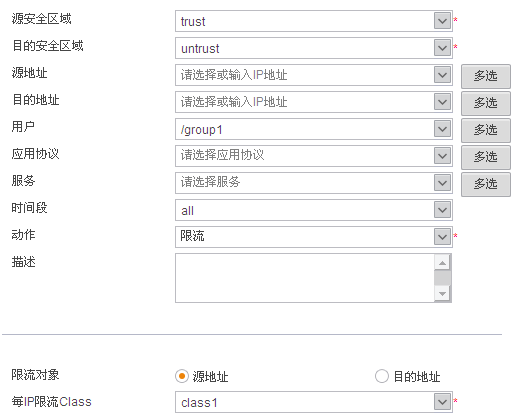

图7-50 新建每IP限流策略1
a. 选择“防火墙 > 限流策略 > 每IP限流”。
b. 选择“每IP限流Class”页签。
c. 单击
，新建每IP限流class2，参数如图7-51所示。d. 单击“应用”。
图7-51 新建每IP限流class2
f. 单击
，新建每IP限流策略2，引用class2，限制P2P下载最大带宽为2M。参数如图7-52所示。g. 单击“应用”。

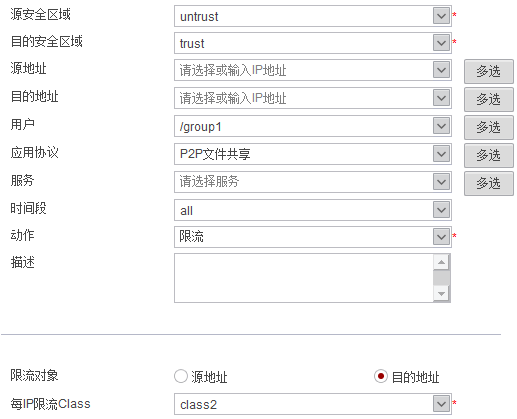

图7-52 新建每IP限流策略2
结果验证
配置完成后，用户组group1内的用户user1的上传最大带宽为1Mbps，P2P下载流量为2Mbps以下，说明配置成功。以上文章由北京艾锑无限科技发展有限公司整理
