图文并茂深入了解VLAN工作原理，不能错过干货


了解了VLAN的划分的几种方法和配置，我非常好奇VLAN是一个怎样的工作过程呢?它是如何做到隔离的功能，带着这些疑问，今天一起来看看吧。

VLAN基本通信原理

为了提高处理效率，交换机内部的数据帧一律都带有VLAN Tag，已统一方式处理。当一个数据进入交换机接口时，如果没有带VLAN Tag标签，且该接口上配置了PVID，那么，该数据帧就会被标记上接口的PVID。如果数据帧已经带有VLAN Tag，那么，即使接口已经配置了PVID，交换机不会再给

数据帧标记VLAN Tag。

由于接口类型不同，交换机对数据帧的处理过程也不同，下面通过两个案例来说明一下VLAN的工作原理：

同一交换机不同VLAN情况

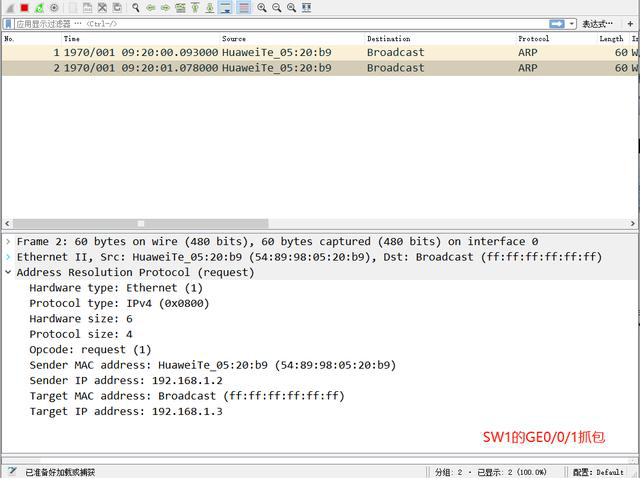

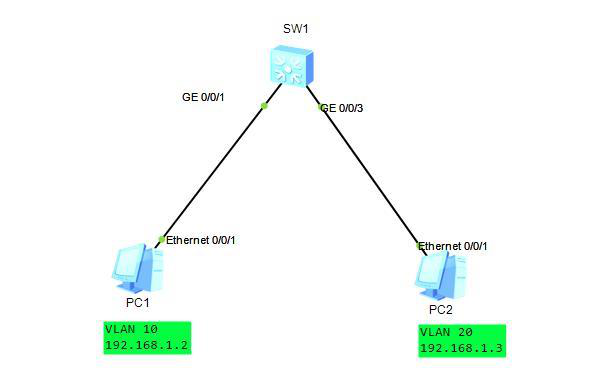

上图交换机分别配置了VLAN 10 20，同时把相应的PC加入不同的VLAN中，通过在交换机上GE0/01和GE0/0/3抓包，发现GE0/0/1能抓取数据包，而GE0/0/3没有数据包经过。这也证实了VLAN的一个特性，隔离广播风暴。




正常的情况先，PC1在和PC2的第一次通信，先广播一个ARP请求，在交换机的所有端口，除了自己发送数据端口之外，其他端口都能正常收到的。但是上述拓扑由于划分了VLAN，所以ARP广播被GE0/0/3端口丢弃。所以导致PC1不能获取PC2的MAC地址，导致无法通信。

小伙伴们看到这里，可能会说，我们能不能提前把PC2的MAC地址告诉PC1，这样PC1就不用再发ARP广播包去请求MAC地址啦。

通过在PC1和PC2中相互把对方的MAC地址进行添加，执行如下命令：

PC1>arp -s 192.168.1.3 54-89-98-C1-58-5A

PC2>arp -s 192.168.1.2 54-89-98-05-20-B9

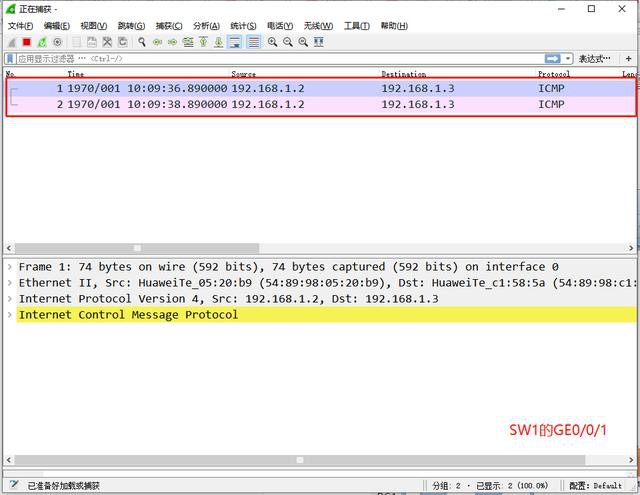

添加完之后，重新在交换机GE0/0/1和GE0/0/3端口进行抓包，如下图，GE0/0/3还是没有数据抓取到，这次GE0/0/1端口到ICMP包的请求超时。


通过提前绑定MAC地址信息，但是，依然PC1和PC2不能相互访问。那么VLAN数据包是如何工作的呢?先来看Access端口在接收和发送数据包的是都做了什么操作。

Access接口对接收不带Tag的报文处理：接收该报文，并打上缺省的VLAN ID

Access接口对接收带Tag的报文处理：当VLAN ID 与缺省VLAN ID相同时，接收该报文;当VLAN ID与缺省VLAN ID不同时，丢弃该报文;

发送帧处理过程：先剥离帧的PVID Tag，然后再转发。

注意：如果端口为access类型，并加入了一个vlan ，那么这端口的PVID属性值变成和VID值一样;缺省VLAN ID 就是当前加入的VLAN ID

从以上access端口接收发送数据包，可以大致推测出PC1和PC2的通信过程如下：

当PC1发送数据包时，数据包是不带Tag标签的。进入交换机GE0/0/1端口后，则被带上VLAN 10 的标签。

当交换机GE0/0/3端口接收到GE0/0/1端口发来的数据包，然后检查发现是带上Tag标签的，进一步比较与自己的缺省VLAN是否一致，结果发现不一致，直接发数据包丢弃了。

同一交换机相同VLAN情况

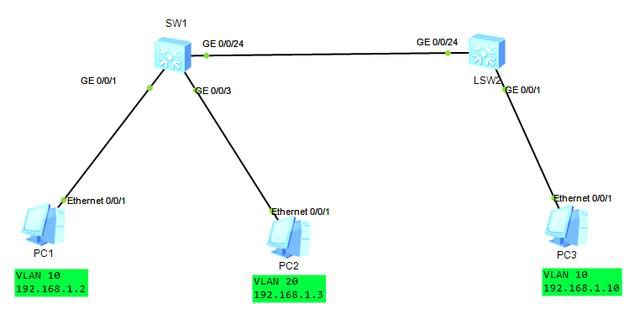

上图两台交换机通过GE0/0/24端口互联，并把GE0/0/24配置成trunk口模式，允许VLAN 10、20通过。那么垮交换机的VLAN又是怎么一个流程呢?

先分别在SW1和SW2的GE0/0/24端口抓包，看看什么样的数据包经过GE0/0/24。

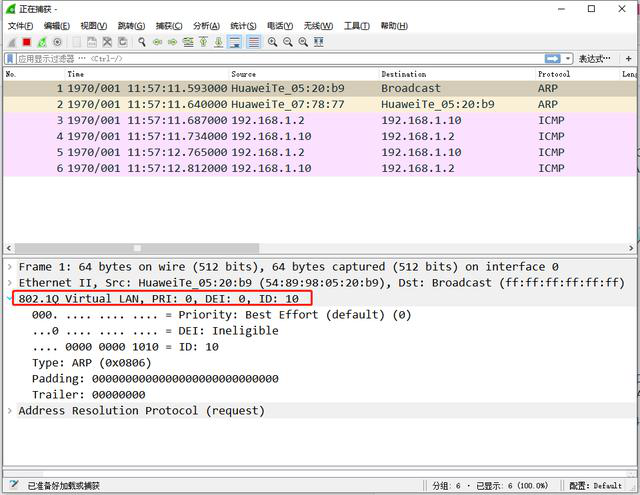

从上图看到通过SW1和SW2的G0/0/24端口数据包都是一样的，携带了Tag标签。再来看看trunk收发数包的流程。


trunk端口对不带Tag的报文处理：

打上缺省的VLAN ID，当缺省VLAN ID在允许通过的VLAN ID列表时，接收该报文。

当缺省VLAN ID不在允许通过的VLAN ID列表时，丢弃该报文。

trunk端口对带Tag的报文处理：

当VLAN ID在接口允许通过的VLAN ID列表里时，接收该报文;

当VLAN ID不在接口允许通过的VLAN ID列表时，丢弃报文。

发送帧处理过程：


当VLAN ID与缺省VLAN ID相同，且是该接口允许通过的VLAN ID时，去掉Tag，发送该报文;

当VLAN ID与缺省VLAN ID不同，且是该接口允许通过的VLAN ID时，保持原有Tag，发送该报文。

从以上Trunk端口收发数据包的处理过程，大致可以推测出PC1和PC3的过程如下：

当PC1发送数据包到SW1端口(数据包不带Tag标签)，进入SW1交换机的GE0/0/1端口后，被加上该端口VLAN ID 20进行转发。

进行ARP广播请求PC3端MAC地址，数据包进入SW1的GE0/0/24端口，由于SW1的GE0/0/24端口为trunk模式，允许VLAN 10 和20通过，并根据trunk端口发送帧处理过程。数据包顺利到达SW2的G0/0/24端口。

由于ARP广播包携带了Tag标签，只有对应的端口对此广播进行处理，并相应。

PC1得到PC3的MAC地址，进行数据包封装转发，进行通信。
