艾锑知识——UPS旁路超盯梢报警的解决方法

2020-04-13 17:58 作者：艾锑无限 浏览量：

常常有用户反响：ＵＰＳ旁路超盯梢报警，或许ＵＰＳ旁路超限报警，恳求工程师速来处理。要处理这个疑问，先了解一下这个报警的来历和含义。

　　1、UPS作业原理

　　ＵＰＳ的通常原理性构造如图１： 　　在正常状况下，主路输入经过开关Ｑ１后，被整流器（ＲＥＣ）整流成直流电，直流电经过逆变器（ＩＮＶ）改换成交流电，再经过阻隔变压器（ＴＲ２）和静态开关输出给负载。简称逆变供电。

　　在ＵＰＳ内部缺陷或未开机状况下，输出由旁路输入经过开关Ｑ２和旁路静态开关供应。简称旁路供电。

　　逆变供电和旁路供电之间常常是需求切换的，比方：ＵＰＳ主张时，抢先行旁路供电，待逆变器彻底主张后，再从旁路供电切换到逆变供电。再有，在逆变供电时，ＵＰＳ内部发作缺陷，这时不能不对负载

供电，就需求从逆变供电切换到旁路供电。

　　2、盯梢旁路

　　ＵＰＳ为了确保在旁路供电和逆变供电之间能进行不连续切换，完毕不连续供电，逆变器时间在盯梢旁路，调整逆变器的输出，使之与旁路同频率、同相位、同崎岖。只需完毕了这三同，ＵＰＳ的逆变器和

旁路之间才调进行不连续切换。不然，旁路电源与逆变器输出之间电压差足以将ＵＰＳ的功率器材损坏。所以只需同频、同相、同幅时才调进行安全的切换。又由于ＵＰＳ并不知道啥时间会发作缺陷需求切换，

因而逆变器的输出是一贯盯梢旁路电源的，这么假定ＵＰＳ的内部发作缺陷，输出能够不连续地切换到旁路供电。

　　3、同步窗口

　　可是ＵＰＳ还有一个首要的功用：确保必定的输出质量。即ＵＰＳ输出的电压、频率有必要绑缚在必定计划内。这么，当旁路超限，即电压、频率任何一个跨过设定计划时，逆变器输出就不能再盯梢旁路，

以自个的本振频率作业（５０Ｈｚ）。这个计划便是同步窗口，也便是ＵＰＳ的盯梢旁路的计划。旁路输入在这个窗口内，ＵＰＳ就盯梢它；超出这个同步窗口计划，ＵＰＳ就不盯梢旁路了。

　　尽管一些ＵＰＳ的同步窗口能够调整，但通常状况下，同步窗口电压设定为额外值的±１０％计划内，频率设置为５０±２Ｈｚ。这是ＵＰＳ输出质量的最低恳求。假定再拓宽ＵＰＳ的同步窗口，必定构成输

出不坚决太大，不能高质量供电的恳求。

　　4、超盯梢计划报警

　　当旁路电源超出同步窗口时，就会存在一个危险：假定ＵＰＳ内部缺陷，ＵＰＳ的输出就会有连续地切换到旁路供电。因而有必要提示用户留神：旁路跨过盯梢计划。

　　旁路超限报警与超盯梢计划报警十分类似，但旁路超限是比超盯梢计划更严峻的一种状况。由于前面说的要素，ＵＰＳ旁路供电时，也有必要绑缚在必定计划内，如过高的电压会损坏负载。在这个计划内，

就容许旁路供电；超出这个计划，就不容许旁路供电。当旁路跨过这个计划时，便是旁路超限。

　　可见：“旁路超盯梢”报警或“旁路超限”报警的来历是用户的旁路供电质量较差，而非ＵＰＳ的缺陷或不妥。

　　5、处理办法

　　一些用户恳求厂家屏蔽“旁路超盯梢”报警，正本这不是一个好办法，没有根柢处理疑问。要处理这个疑问，只需用质量高的电源作为ＵＰＳ的旁路。早年面的介绍能够知道，ＵＰＳ的旁路输入恳求安稳一

些，而ＵＰＳ的主路输入能够有更宽的计划（１２０－２７６ＡＣＶ）。因而假定有两路市电，应将质量好的用于旁路，质量差的用于主路。假定只需一路市电，能够在旁路输入端添加稳压器来处理。

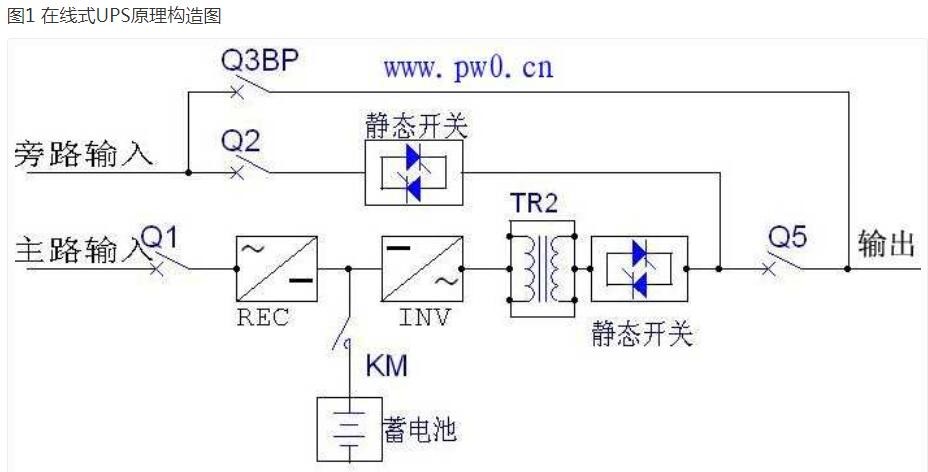

　　图1在线式UPS原理构造图
