三层交换机怎么组网
随着我国企业网、校园网以及小区宽带建设的迅速发展,三层交换机再次找到了新的市场增长点,它的应用也从最初的骨干层、汇聚层一直渗透到边缘的接入层。在目前火爆的宽带网络建设中,三层交换机一般
被放置在小区的中心和多个小区的汇聚层。三层交换机的出现,极大改变了局域网的性能。正如路由器统治广域网一样,三层交换机将在今后主宰局域网已成为必然。
三层交换技术就是:二层交换技术+三层转发技术。它解决了局域网中网段划分之后,网段中子网必须依赖路由器进行管理的局面,解决了传统路由器低速、复杂所造成的网络瓶颈问题。
交换机设备多层结构,多用在机房、企业、网吧、小区宽带等环境。即机群较大规模的局域网场合。
1、组建局域网时,当内网接口不够,且不需要路由功能的条件下,交换机为首选设备;
2、例如,机关企业的办公大楼内,较多楼层因条件限制,可能需要通过三层、四层交换机扩展接口,才能满足需求;
3、在上面例子中,使用数据帧,还是IP包,都不是重点考虑的问题了。着重解决的问题, 是同一局域网中的接口数量,能否够用。
4、实际应用中,组网工程人员依据实际环境条件需求,来决定是否选用多层交换机组网,设计拓扑结构。
三层交换机组网方案
针对大中型企业应用,SMC推出了带有12个SFP(Small-Form Factor Plugable)端口和4个固定1000BaseT关联端口的3层智能千兆以太网交换机SMC8612XL3。此款产品可以作为适应于需要高速远程光纤连接
的网络应用作为汇聚层的核心设备,可支持500个以上的信息点,并且其具有三层线速转发能力,是大中型企业应用理想的骨干交换机。
SMC8612XL3的最大特点是通过mini-GBIC的超远程光纤发射器,可连接到100公里外的远程网络,并在不同的VLAN间线速路由。通过支持IP路由,减轻了网络中路由器的工作负担。她支持的高级属性包括:链
路聚合、VLAN、GVRP动态VLAN注册、2/3/4层优先级队列、802.1x等,并支持OSPF和DVMRP等三层动态路由协议的功能。并且还带有冗余的直流电输入端口,可以使用第2路供电,大大延长了其不间断运行
得能力。此外,此款产品还支持VRRP(虚拟冗余路由器协议),进一步在链路上保证了网络的冗余特性。
企业级核心交换机属于高端交换机为企业网络骨干构建高速局域网,所以它通常用于企业网络的最顶层。可以提供用户化定制、优先级队列服务和网络安全控制,并能很快适应数据增长和改变的需要,从而满足
用户的需求。对于有更多需求的网络,企业级骨干交换机不仅能传送海量数据和控制信息,更具有硬件冗余和软件可伸缩性特点,保证网络的可靠运行。SMC8612XL3就具备业界成熟及完善的技术标准,随着千
兆交换机主流应用的日益普及,市场对千兆以太网交换机的需求将不断增大,SMC8612XL3千兆交换机的发布,正是迎合了这一市场的需要。
SVA InfiniteSwitch 5224S
InfiniteSwitch 5224S是为企业、校园网互连和宽带接入设计的一款高性能可堆叠网管交换机,不仅适用于企业和校园等大中型网络组网,同时其端口限速和端口认证功能特别适合宽带接入的应用。它具有24个
10/100Mbps自适应RJ-45端口和2个模块扩展插槽(可选插百兆光纤模块、千兆模块和堆叠模块),可千兆上联至骨干网。I该交换机支持最大堆叠8台设备以提供高密度的接入端口,它还支持VLAN、组播、优先
级、端口聚合、端口镜像等实用网络功能,而且还提供了19.2Gbps的背板带宽,实现了数据的全线速转发,消除了网络瓶颈,为多用户接入提供了高性能的网络解决方案。
InfiniteSwitch 5224S以太网交换机支持Telnet、SNMP和RMON网管协议,网络管理员可以方便、快捷地通过使用SVAView全中文网络管理系统或其它第三方网络管理软件对IS5224S以太网交换机进行配置、管
理和 监控。另外,网络也可通过Console端口、Telnet或Web方式来管理、配置IS5224S以太网交换机。值得一提的是,InfiniteSwitch 5224S为用户提供了可选的软件路由功能,可以实现Vlan之间的可控制访
问。
总而言之,IS5224S适用于宽带运营商、校园网络、企业网络等各种场合,是一款新一代的全能接入交换机。
防火墙和两个三层交换机怎么组网

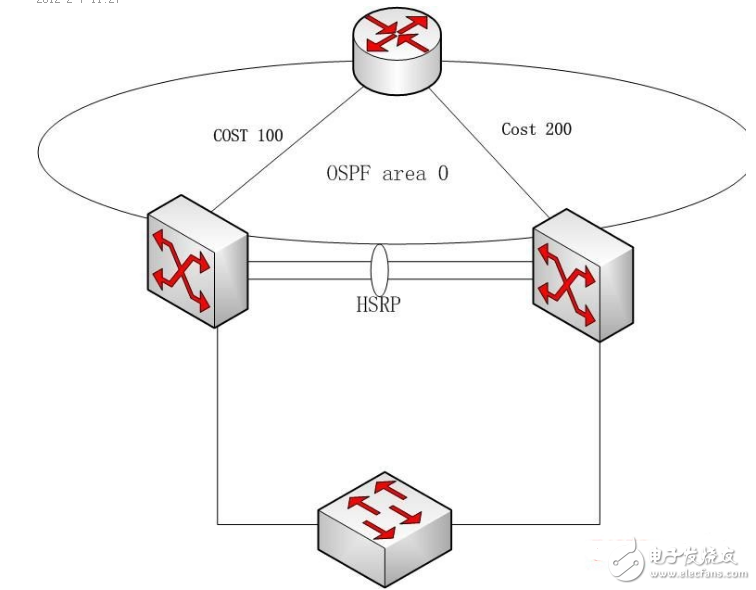

如图,网络结构可以这样设计吗?这两个三层交换机
之间是不是还可以做冗余热备呢?如果做冗余热备的话,那防火墙上是怎么来配呢,防火墙两个接口分别连到三层交换机上,那这两个接口都是inside即内网了,这两个内网应该是不同的网段
1、冗余来讲,你需要的是首跳冗余协议,比如HSRP
,两台3560间要加心跳线
2、3560和防火墙之间可以跑个OSPF,左边COST 100,右边COST 200,这样,默认流量走左边
( 你说的两个3560到防火墙的地址,肯定不是同一个网段。)
3、有关防火墙放外网的配置针对IP段做策略即可。
