　　通过WEB网管登录简介

　　S5500-EI系列以太网交换机提供一个内置的 WEB Server，用户可以通过 WEB网管终端（PC）登录到交换机上，利用内置的 WEB Server以 WEB方式直观地管理和维护以太网交换机。交换机和 WEB 网管

终端（PC）都要进行相应的配置，才能保证通过 WEB 网管正常登录交换机。

　　启动WEB服务

　　配置交换机VLAN接口的IP地址，交换机与WEB网管终端间路由可达。

　　配置欲登录的WEB网管用户名和认证口令

　　2 WEB配置环境搭建

　　第一步：通过 Console口正确配置以太网交换机 VLAN 1接口的 IP地址（VLAN 1为交换机的缺省 VLAN）。

　　# 配置以太网交换机 VLAN 1 接口的 IP 地址为 10.153.17.82，子网掩码为

　　255.255.255.0。

　　《H3C》 system-view

　　［H3C］ interface vlan-interface 1

　　［H3C-VLAN-interface1］ ip address 10.153.17.82 255.255.255.0

　　第二步：用户通过 Console 口，在以太网交换机上配置欲登录的 WEB 网管用户名和认证口令。

　　# 配置 WEB网管用户名为 admin，认证口令为 admin，用户级别为 3级。

　　［H3C］ local-user admin

　　［H3C-luser-admin］ service-type telnet level 3 设置VTY用户的命令级别

　　［H3C-luser-admin］ password simple admin 设置本地认证口令

　　［H3C-luser-admin］ service-type telnet 设置VTY用户的服务类型

　　［H3C-luser-admin］ ip http enable 启动web服务

　　最后别忘了保存配置。

方法/步骤

　　1、请自行准备好华为交换机和电脑

　　并且让你的电脑和交换机连接上

　　不管是telnet还是terminal都是可以的

　　2、首先我们要在《Quidway》模式下查看一下我们的web文件名称

　　输入dir 可以得到如下内容 　　3、我们可以看到一个web.zip之类的文件名
　　记录下来后面需要用到
　　4、然后来到［Quidway］模式下

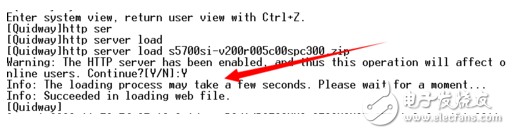

　　输入［Quidway］http server load S5700SI-Full-V200R005C00.002.web.zip 　　5、如果有提示直接输入Y即可 　　6、等待加载完成web配置 　　7、输入下面的命令开启http
　　［Quidway］http secure-server enable 　　8、如果有提示之类的请输入Y之后回车即可 　　10、完成之后
　　我们通过浏览器
　　在浏览器里面输入你的交换机的IP地址
　　如下 　　11、在上面的登陆页面中输入账号密码就可以登陆了
