在Windows系统运维中，对各种文件结构必须有个清晰的了解。其中PE文件结构是我们系统运维必须要了解的结构体。PE（Portable Executable：可移植的执行体）是Win32环境自身所带的可执行文件格式。它的一些特性继承自Unix的Coff(Common Object File Format)文件格式。可移植的执行体意味着此文件格式是跨win32平台的，即使Windows运行在非Intel的CPU上，任何win32平台的PE装载器都能识别和使用该文件格式。当然，移植到不同的CPU上PE执行体必然得有一些改变。除VxD和16位的Dll外，所有 win32执行文件都使用PE文件格式。因此，研究PE文件格式是我们洞悉Windows结构的良机。文件结构
图表结构：
NT头包含windows PE文件的主要信息
节表：是PE文件后续节的描述
节：每个节实际上是一个容器，可以包含代码、数据等等，每个节可以有独立的内存权限，比如代码节默认有读/执行权限，节的名字和数量可以自己定义
文件地址
1、PE文件在硬盘上和在内存里是不完全一样的，被加载到内存以后其占用的虚拟地址空间要比在硬盘上占用的空间大一些，这是因为各个节在硬盘上是连续的，而在内存中是按页对齐的。
2、PE结构内部，表示某个位置的地址采用了两种方式，针对在硬盘上存储文件中的地址，称为原始存储地址或物理地址表示距离文件头的偏移；另外一种是针对加载到内存以后映象中的地址，称为相对虚拟地址（RVA），表
示相对内存映象头的偏移。
3、CPU的某些指令是需要使用绝对地址的，比如取全局变量的地址，传递函数的地址编译以后的汇编指令中肯定需要用到绝对地址而不是相对映象头的偏移，因此PE文件会建议操作系统将其加载到某个内存地址（这个叫基地
址），这种表示方式叫做虚拟地址（VA）
4、PE文件无法加载到预期的地址，那么系统会帮他重新选择一个合适的基地址将他加载到此处，这时原有的VA就全部失效了，NT头保存了PE文件加载所需的信息，在不知道PE会加载到哪个基地址之前，VA是无效的，所以在
PE文件头中大部分是使用RVA来表示地址的
可执行文件头
1、PE文件可以导出函数让其他的PE文件使用，也可以从其他PE文件导入函数
2、PE文件通过导出表指明自己导出那些函数，通过导入表指明需要从哪些模块导入哪些函数。
3、DOS头和NT头就是PE文件中两个重要的文件头

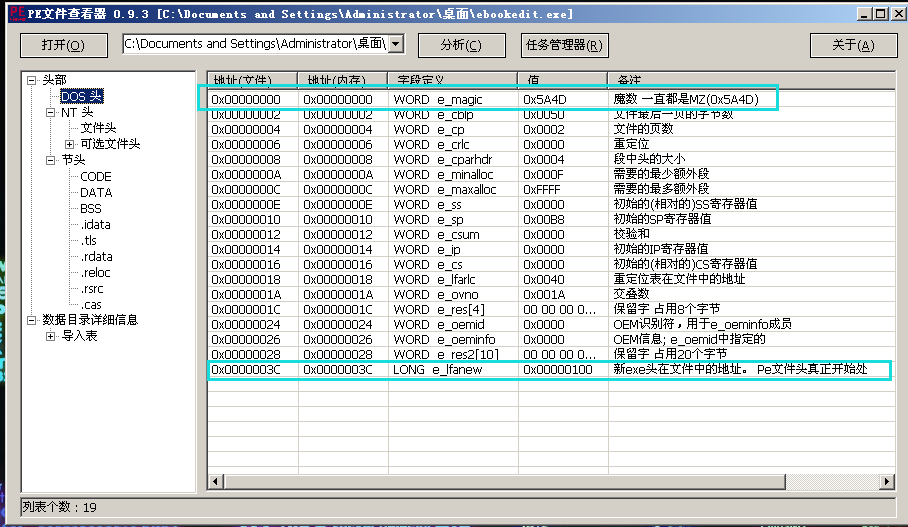

DOS头
typedef struct _IMAGE_DOS_HEADER { // DOS .EXE header
WORD e_magic; // Magic number
WORD e_cblp; // Bytes on last page of file
WORD e_cp; // Pages in file
WORD e_crlc; // Relocations
WORD e_cparhdr; // Size of header in paragraphs
WORD e_minalloc; // Minimum extra paragraphs needed
WORD e_maxalloc; // Maximum extra paragraphs needed
WORD e_ss; // Initial (relative) SS value
WORD e_sp; // Initial SP value
WORD e_csum; // Checksum
WORD e_ip; // Initial IP value
WORD e_cs; // Initial (relative) CS value
WORD e_lfarlc; // File address of relocation table
WORD e_ovno; // Overlay number
WORD e_res[4]; // Reserved words
WORD e_oemid; // OEM identifier (for e_oeminfo)
WORD e_oeminfo; // OEM information; e_oemid specific
WORD e_res2[10]; // Reserved words
LONG e_lfanew; // File address of new exe header
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
e_magic：一个WORD类型，值是一个常数0x4D5A，用文本编辑器查看该值位‘MZ’，可执行文件必须都是'MZ'开头。
e_lfanew：为32位可执行文件扩展的域，用来表示DOS头之后的NT头相对文件起始地址的偏移。

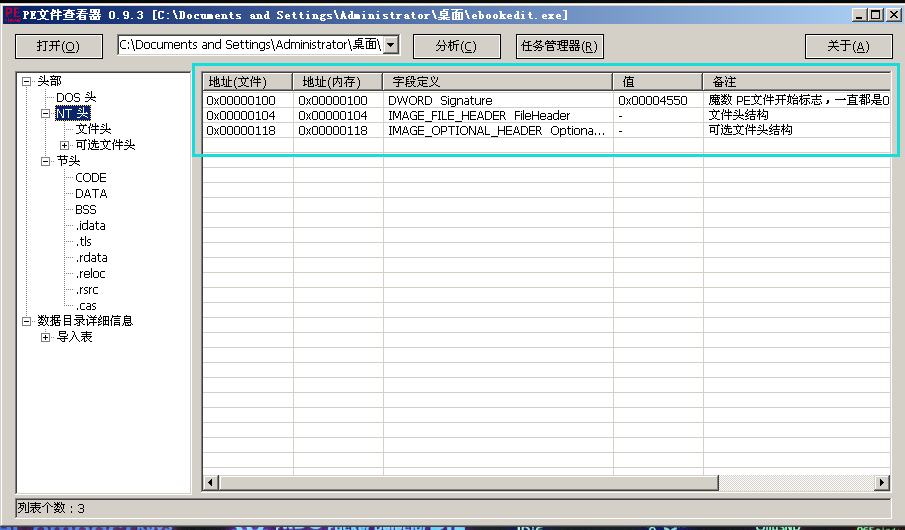

NT头
typedef struct _IMAGE_NT_HEADERS {
DWORD Signature;
IMAGE_FILE_HEADER FileHeader;
IMAGE_OPTIONAL_HEADER32 OptionalHeader;
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;
I
MAGE_FILE_HEADER是PE文件头
typedef struct _IMAGE_FILE_HEADER {
WORD Machine;
WORD NumberOfSections;
DWORD TimeDateStamp;
DWORD PointerToSymbolTable;
DWORD NumberOfSymbols;
WORD SizeOfOptionalHeader;
WORD Characteristics;
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

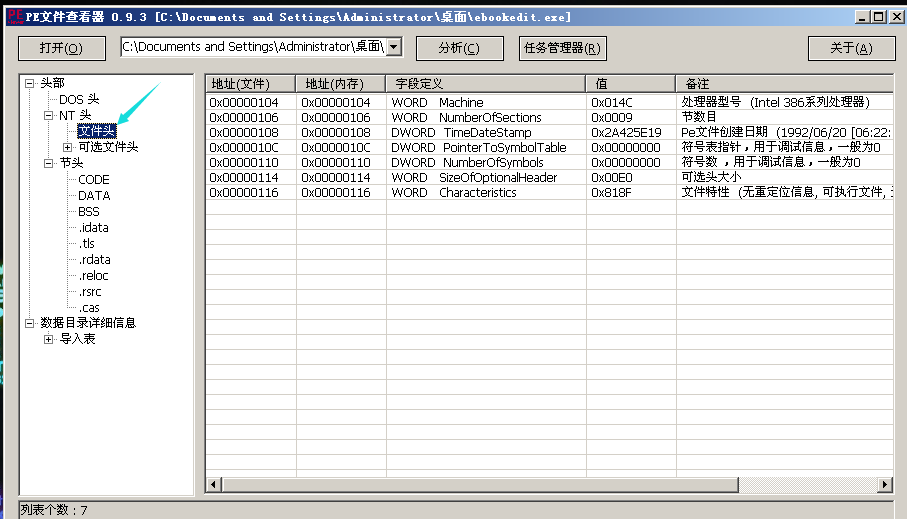

PE文件头
NumberOfSections：该PE文件中有多少个节，也就是节表中的项数。
TimeDateStamp：PE文件的创建时间，一般有连接器填写。
PointerToSymbolTable：COFF文件符号表在文件中的偏移。
NumberOfSymbols：符号表的数量。
SizeOfOptionalHeader：紧随其后的可选头的大小。
Characteristics：可执行文件的属性，可以是下面这些值按位相或。
PE导入表
IMAGE_DIRECTORY_ENTRY_IMPORT就是导入表，在PE文件加载时，会根据这个表里的内容加载依赖的DLL，并填充所需函数的地址IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT叫做绑定导入表，在第一种导入表导入
地址的修正是在PE加载时完成，如果一个PE文件导入的DLL或者函数多那么加载起来就会略显的慢一些，所以出现了绑定导入，在加载以前就修正了导入表，这样就会快一些。IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT
叫做延迟导入表，一个PE文件也许提供了很多功能，也导入了很多其他DLL，但是并非每次加载都会用到它提供的所有功能，也不一定会用到它需要导入的所有DLL，因此延迟导入就出现了，只有在一个PE文件真正用到需要的
DLL，这个DLL才会被加载，甚至于只有真正使用某个导入函数，这个函数地址才会被修正。
IMAGE_DIRECTORY_ENTRY_IAT是导入地址表，前面的三个表其实是导入函数的描述，真正的函数地址是被填充在导入地址表中的。
装载PE文件的主要步骤
第一：当PE文件被执行，PE装载器检查DOS MZ header里的PE header偏移量。如果找到，则跳转到PE header。
第二：PE装载器检查PE header的有效性。如果有效，就跳转到PE header的尾部。
第三：紧跟PE header的是节表。PE装载器读取其中的节索引信息，并采用文件映射方法将这些节映射到内存，同时附上节表里指定的节属性。
第四：PE文件映射入内存后，PE装载器将处理PE文件中类似import table（引入表）逻辑部分。
