大家好,我是一枚从事
IT外包的
网络运维工程师,今天和大家分享的是,模块管理中的VAP模块,那么又如何在web页面下做2G射频模板相关的配置。简单
网络运维,从Web管理学习,一步一步学成
网络运维大神。
模板管理
背景信息
模板管理页面用于集中统一的配置和管理WLAN模板。
依次单击“配置 > 无线管理 > AP管理 > 模板管理”,进入“模板管理”页面。
无线业务
2G射频模板
背景信息
2G射频模板只提供对AP的2G射频进行配置和优化,不对5G射频产生任何作用。配置合理的射频模板,然后到AP视图或AP组视图下引用射频模板,AP就具有了更好的发送和接收射频信号的能力。
操作步骤
-
新建模板
-
依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 射频管理 > 2G射频模板”,进入“2G射频模板列表”页面,如图1-202所示。
图1-202 2G射频模板列表
-
单击“新建”,进入“新建2G射频模板”页面。
-
在“模板名称”处输入新建的2G射频模板名称。
-
单击“确定”,进入新建的2G射频模板参数配置页面,如下图所示。
图1-203 2G射频模板

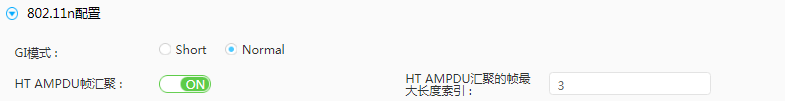

图1-204 802.11n配置

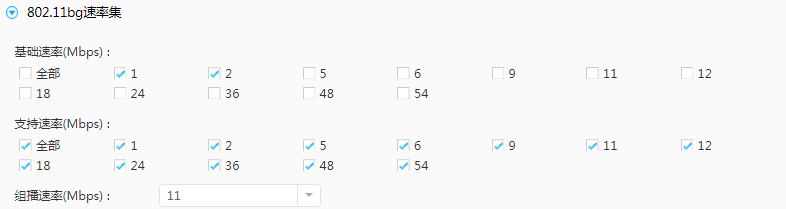

图1-205 802.11bg速率集
图1-206 干扰检测
图1-207 WMM
-
配置2G射频模板的各项参数。具体参数说明请参见表1-86。
表1-86 新建2G射频模板参数说明
项目 |
说明 |
2G射频模板 |
指定新增的2G射频模板名称,不支持修改。 |
射频类型 |
指定射频的类型。 |
WIFI灯闪烁信息含义 |
指定Wireless灯闪烁表示的含义。
-
信号强度:设置AP的Wireless灯闪烁表示为信号强度。用户可以根据Wireless灯闪烁的频率来判断信号强度的好坏,灯快速闪烁表示AP的信号强度愈好。
-
业务流量:设置AP的Wireless灯闪烁表示为业务流量。用户可以根据Wireless灯闪烁的频率来判断业务流量的大小,灯快速闪烁表示AP在大流量下工作。
|
信道切换通告 |
开启/关闭信道切换通告功能。 |
逐包功率控制 |
开启/关闭逐包功率控制功能。 |
RTS-CTS模式 |
指定RTS/CTS工作模式。
-
Cts-to-self:当AP需要向客户端发送数据的时候,会使用自己的地址发送一个CTS,通告所有设备本AP要发送报文,这样在AP的覆盖范围内的所有设备都会在指定的时间内不发送数据。使用Cts-to-self模式只需要发送一个报文就可以满足冲突避免的大部分应用环境,但是如果有另一个设备在客户端的覆盖范围内,但是不在AP的覆盖范围内,仍然可能会产生冲突。
-
Rts-cts:当AP向某个客户端发送数据的时候,AP会向客户端发送一个RTS报文,这样在AP覆盖范围内的所有设备在收到RTS后都会在指定的时间内不发送数据。目的客户端收到RTS后,发送一个CTS报文,这样在该客户端覆盖范围内所有的设备都会在指定的时间内不发送数据。使用Rts-cts方式实现冲突避免需要发送两个报文,报文开销较大。
-
关闭:关闭RTS-CTS。
|
RTS-CTS阈值(Byte) |
指定RTS/CTS门限值。 |
支持短前导码 |
开启/关闭支持短前导码功能。 |
Beacon周期(毫秒) |
指定AP发送Beacon(信标)帧的周期。 |
极限功率 |
开启/关闭射频使用最大功率发送报文的功能。
仅AP2030DN、AP3030DN、AP4030DN、AP4130DN、AP5030DN、AP5130DN、AP7030DE、AP8030DN、AP8130DN、AP9330DN支持使用最大功率发送报文功能。 |
802.11n配置 |
GI模式 |
指定GI模式。
|
HT AMPDU帧汇聚 |
开启/关闭MPDU汇聚功能。 |
HT AMPDU汇聚的帧最大长度索引 |
指定MPDU汇聚的帧最大长度值。取值范围为0~3。
-
取值为0:表示MPDU汇聚的帧最大长度配置为8191字节。
-
取值为1:表示MPDU汇聚的帧最大长度配置为16383字节。
-
取值为2:表示MPDU汇聚的帧最大长度配置为32767字节。
-
取值为3:表示MPDU汇聚的帧最大长度配置为65535字节。
|
802.11bg速率集 |
基础速率(Mbps) |
指定802.11bg协议的基础速率集。 |
支持速率(Mbps) |
指定802.11bg协议的支持速率集。 |
组播速率(Mbps) |
指定2.4GHz射频的无线报文组播发送速率。 |
干扰检测 |
干扰检测 |
开启/关闭干扰检测功能。 |
AP同频干扰告警阈值(%) |
指定同频干扰的告警门限值。 |
AP邻频干扰告警阈值(%) |
指定邻频干扰的告警门限值。 |
STA干扰告警阈值 |
指定STA干扰的告警门限值。 |
WMM |
WMM |
开启/关闭WMM功能。 |
禁止非WMM终端接入 |
开启/关闭禁止不支持WMM功能的STA连接到已使能WMM功能的AP上的功能。 |
场景 |
指定不同场景下的EDCA参数值预设值,用户可以直接选用相应场景,也可以在预设值的基础上进行调整。
-
自定义:EDCA参数默认值
-
语音:语音报文优先占用信道
-
语音和视频:语音和视频报文优先占用信道
|
报文类别 |
指定报文的类别。 |
仲裁帧间隙数 |
指定仲裁帧间隙数,决定了用户的空闲等待时间长短。
在DCF机制中,空闲等待时间(DIFS)为固定值。WMM针对不同AC可以配置不同的空闲等待时间,AIFSN数值越大,用户的空闲等待时间越长,优先级越低。 |
最小竞争窗口指数 |
指定最小竞争窗口指数,此参数与最大竞争窗口指数一起决定了用户的平均退避时间,这两个数值越大,用户的平均退避时间越长,优先级越低。 |
最大竞争窗口指数 |
指定最大竞争窗口指数,此参数与最小竞争窗口指数一起决定了用户的平均退避时间,这两个数值越大,用户的平均退避时间越长,优先级越低。 |
传输机会限制(单位:32微秒) |
指定传输机会限制,表示用户一次竞争成功后,可占用信道的最大时间。数值越大,表示用户一次能占用的信道时间越长。如果是0,则每次占用信道后,只能发送一个报文。 |
ACK策略 |
指定ACK策略,其中:
-
应答:在802.11报文交互过程中,接收端在成功接收到发送端发送的报文后,都要向发送端发送ACK报文进行确认。
-
不应答:接收端接收到发送端发送的报文后不向发送端回应ACK报文,适用于通信质量较好,干扰较小的场景。
|
-
单击“应用”,系统弹出“提示”对话框,单击“确定”,完成配置。
-
修改模板
-
依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 射频管理 > 2G射频模板”,进入“2G射频模板列表”页面,如图1-202所示。
-
选择需要修改的2G射频模板名称,单击“修改”,进入“2G射频模板”页面。
-
修改2G射频模板的各项参数。具体参数说明请参见表1-86。
-
单击“应用”,系统弹出“提示”对话框,单击“确定”,完成配置。
-
删除模板
-
依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 射频管理 > 2G射频模板”,进入“2G射频模板列表”页面,如图1-202所示。
-
选择需要删除的模板名称,单击“删除”,系统弹出“确认”对话框,单击“确定”,完成配置。
-
清空模板
-
依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 射频管理 > 2G射频模板”,进入“2G射频模板列表”页面,如图1-202所示。
-
单击“清空”,系统弹出“确认”对话框,单击“确定”,完成配置。
-
展示模板引用关系
-
依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 射频管理 > 2G射频模板”,进入“2G射频模板列表”页面,如图1-202所示。
-
选择需要展示模板引用关系的模板名称,单击“展示模板引用关系”,系统会展示出引用了当前模板的对象的类型和名称。
-
配置2G射频模板引用的模板
-
依次单击“配置 > 无线管理 > AP管理 > 模板管理 > 射频管理 > 2G射频模板”,进入“2G射频模板列表”页面,单击菜单导航处“2G射频模板”左侧的,系统会展示出2G射频模板的名称,继续单击2G射频模板名称左侧的,可以在菜单导航处查看2G射频模板引用的其它模板名称,如图1-208所示。

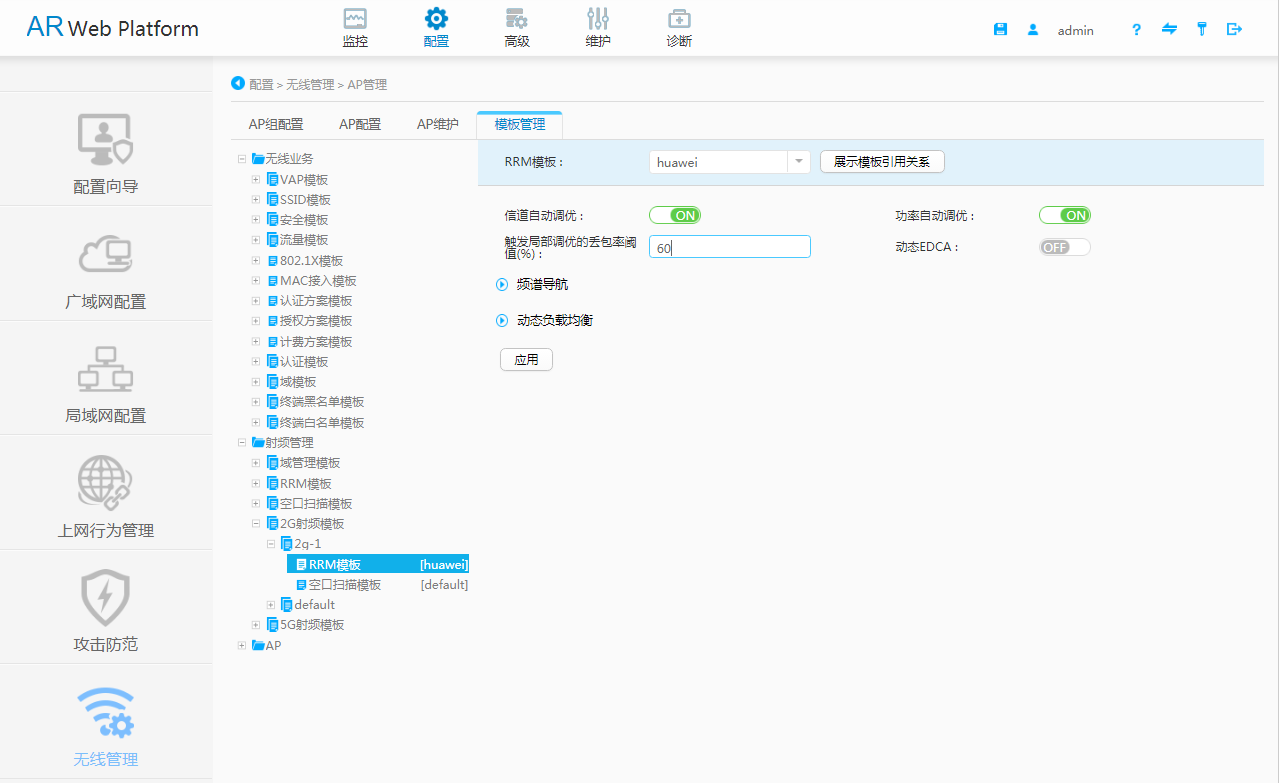

图1-208 2G射频模板引用的其它模板
-
单击2G射频模板引用的任意一个模板,进入模板的配置页面。通过单击下拉框选择模板名称和配置模板的具体参数,来配置2G射频模板引用的模板。具体模板参数解释请参考对应模板的页面解释。
-
单击“应用”,系统弹出“提示”对话框,单击“确定”,完成配置。
