RJ45 型网线插头又称水晶头,共有八芯做成,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线双绞线)的连接。在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图1)和 T568B 线序(图2)。
RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

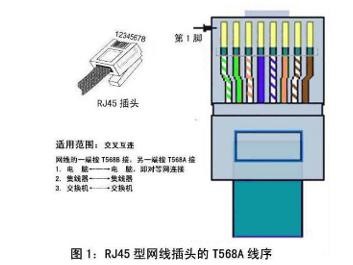

图1:RJ45 型网线插头的 T568A
T568A 线序的适用范围
这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接(图1),另一端按 T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:[3]
1. 电 脑←—→电 脑,对称等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;
2. 集线器←—→集线器;
3. 交换机←—→交换机。

如图1 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:
插头脚号 网线颜色
1 ———— 绿白
2 ———— 绿
3 ———— 橙白
4 ———— 蓝
5 ———— 蓝白
6 ———— 橙
7 ———— 棕白
8 ———— 棕
图2:RJ45 型网线插头的 T568B 线序接法示意图
图2:RJ45 型网线插头的 T568B T568B 线序的适用范围

一、直连线互连(直通线
网线的两端均按 T568A或者T568B 接
1. 电 脑←—→ADSL 猫
2. ADSL猫←—→ADSL 路由器的 WAN 口
3. 电 脑←—→ADSL 路由器的 LAN 口
4. 电 脑←—→集线器或交换机

二、交叉互连(交叉线)
网线的一端按 T568B 接,另一端按 T568A 接
1. 电 脑←—→电 脑,即对等网连接
2. 集线器←—→集线器
3. 交换机←—→交换机
如图2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系是:
插头脚号 网线颜色
1 ———— 橙白
2 ———— 橙
3 ———— 绿白
4 ———— 蓝
5 ———— 蓝白
6 ———— 绿
7 ———— 棕白
8 ———— 棕
