GRE over IPSec隧道

两端设备之间传输的数据（如组播数据）无法直接用IPSec封装的时候，可先对数据进行GRE封装，再进行IPSec加密。

组网需求

如图10-29所示，网络A和网络B通过USG_A和USG_B连接到Internet。USG_A和USG_B之间建立GRE over IPSec隧道。
网络环境描述如下：

• 网络A属于10.1.1.0/24子网，与USG_A的GigabitEthernet 0/0/1接口连接。
• 网络B属于192.168.1.0/24子网，与USG_B的GigabitEthernet 0/0/1接口连接。
• USG_A和USG_B相互路由可达。

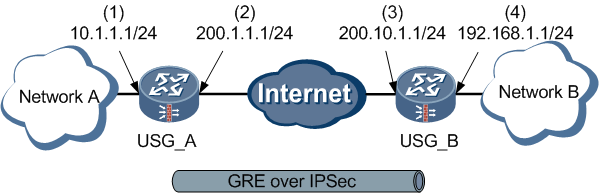

图10-29  配置GRE over IPSec组网图

配置思路

对于USG_A和USG_B，配置思路相同。如下：

1. 完成接口基本配置。
2. 分别创建GRE隧道接口，并配置GRE隧道接口的IP地址、源地址和目的地址。
3. 开启本地策略和转发策略。
4. 配置静态路由，将出接口指定为GRE隧道接口，将流量引入到隧道中。
5. 配置IPSec隧道。包括配置IPSec策略的基本信息、配置待加密的数据流和配置安全提议等。

操作步骤

• 配置USG_A。
  1. 配置接口基本参数。
     1. 选择“网络 > 接口 > 接口”。
     2. 在“接口列表”中，单击GE0/0/1对应的 。
     3. 在“修改GigabitEthernet”界面中，配置如下：
        • 安全区域：trust
        • IP地址：10.1.1.1
        • 子网掩码：255.255.255.0

其他配置项采用缺省值。

4. 单击“应用”。
5. 在“接口列表”中，单击GE0/0/2对应的 。
6. 在“修改GigabitEthernet”界面中，配置如下：
   • 安全区域：untrust
   • IP地址：200.1.1.1
   • 子网掩码：255.255.255.0

其他配置项采用缺省值。

7. 单击“应用”。
8. 配置GRE隧道接口。

 说明：
GRE隧道接口可以加入到任意一个安全区域。当GRE隧道接口和源端接口（源端地址所属的接口）不在同一安全区域中时，需要配置转发策略，使两个安全区域能够互相访问。

1. 选择“VPN > GRE > GRE”。
2. 在“GRE接口列表”中，单击“新建”。

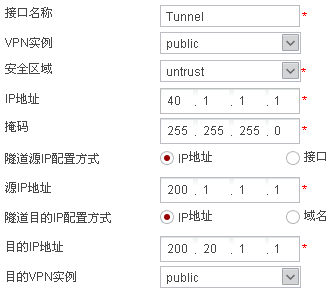

3. 配置GRE隧道接口参数，如图10-30所示。

3. 对于USG系列，配置域间包过滤，以保证网络基本通信正常。对于USG BSR/HSR系列，不需要执行此步骤。
   1. 配置Local安全区域和Untrust安全区域之间的安全策略。
      1. 选择“防火墙 > 安全策略 > 本地策略”。
      2. 在“本地策略”中单击“新建”。配置如下参数：
         • 源安全区域：untrust
         • 源地址：200.10.1.0/24
         • 动作：permit
      3. 单击“应用”。
   2. 配置Trust安全区域和Untrust安全区域之间的安全策略。
      • 选择“防火墙 > 安全策略 > 转发策略”。
      • 在“转发策略列表”中单击“新建”。配置如下参数。
        • 源安全区域：trust
        • 目的安全区域：untrust
        • 源地址：10.1.1.0/24
        • 目的地址：192.168.1.0/24
        • 动作：permit
      • 单击“应用”。
      • 选择“防火墙 > 安全策略 > 转发策略”。
      • 在“转发策略列表”中单击“新建”。配置如下参数。
        • 源安全区域：untrust
        • 目的安全区域：trust
        • 源地址：192.168.1.0/24
        • 目的地址：10.1.1.0/24
        • 动作：permit
      • 单击“应用”。
4. 配置USG_A到网络B的静态路由，出接口为GRE隧道接口。
   1. 选择“路由 > 静态 > 静态路由”。
   2. 在“静态路由列表”中，单击“新建”。
   3. 在“新建静态路由”界面中，配置如下：
      • 目的地址：192.168.1.0
      • 掩码：255.255.255.0
      • 接口：Tunnel

其他配置项采用缺省值。

4. 单击“应用”。
5. 配置USG_A的IPSec隧道。
   1. 选择“VPN > IPSec > IPSec”，单击“新建”，选择“场景”为“点到点”。
   2. 配置USG_A的IPSec策略基本信息，并指定对端网关，预共享密钥为abcde。
   3. 在“待加密的数据流”中单击“新建”，按如下数据增加一条数据流规则。
   4. 展开“安全提议”中的“高级”，按如下参数配置IPSec安全提议。

本例中所使用的安全提议参数全部为缺省配置，用户可以直接使用而不用逐一对照配置。如果实际应用场景中对安全提议参数有明确要求时，可以对安全提议参数进行修改，且隧道两端所使用的安全提议配置必须相同。

6. 单击“应用”。完成USG_A的配置。

• 配置USG_B。
  1. 配置接口基本参数。
     1. 选择“网络 > 接口 > 接口”。
     2. 在“接口列表”中，单击GE0/0/1对应的 。
     3. 在“修改GigabitEthernet”界面中，配置如下：
        • 安全区域：trust
        • IP地址：192.168.1.1
        • 子网掩码：255.255.255.0

其他配置项采用缺省值。

4. 单击“应用”。
5. 在“接口列表”中，单击GE0/0/2对应的 。
6. 在“修改GigabitEthernet”界面中，配置如下：
   • 安全区域：untrust
   • IP地址：200.10.1.1
   • 子网掩码：255.255.255.0

其他配置项采用缺省值。

7. 单击“应用”。
8. 配置GRE隧道接口。

 说明：
GRE隧道接口可以加入到任意一个安全区域。当GRE隧道接口和源端接口（源端地址所属的接口）不在同一安全区域中时，需要配置域间包过滤，使两个安全区域能够互相访问。

1. 选择“VPN > GRE > GRE”。
2. 在“GRE接口列表”中，单击“新建”。
3. 配置GRE隧道接口参数，如图10-31所示。

3. 对于USG系列，配置域间包过滤，以保证网络基本通信正常。对于USG BSR/HSR系列，不需要执行此步骤。
   1. 配置Local安全区域和Untrust安全区域之间的安全策略。
      • 选择“防火墙 > 安全策略 > 本地策略”。
      • 在“本地策略”中单击“新建”。配置如下参数：
        • 源安全区域：untrust
        • 源地址：200.1.1.0/24
        • 动作：permit
      • 单击“应用”。
   2. 配置Trust安全区域和Untrust安全区域之间的安全策略。
      • 选择“防火墙 > 安全策略 > 转发策略”。
      • 在“转发策略列表”中单击“新建”。配置如下参数。
        • 源安全区域：trust
        • 目的安全区域：untrust
        • 源地址：192.168.1.0/24
        • 目的地址：10.1.1.0/24
        • 动作：permit
      • 单击“应用”。
      • 选择“防火墙 > 安全策略 > 转发策略”。
      • 在“转发策略列表”中单击“新建”。配置如下参数。
        • 源安全区域：untrust
        • 目的安全区域：trust
        • 源地址：10.1.1.0/24
        • 目的地址：192.168.1.0/24
        • 动作：permit
      • 单击“应用”。
4. 配置USG_B到网络A的静态路由，出接口为GRE隧道接口。
   1. 选择“路由 > 静态 > 静态路由”。
   2. 在“静态路由列表”中，单击“新建”。
   3. 在“新建静态路由”界面中，配置如下：
      • 目的地址：10.1.1.0
      • 掩码：255.255.255.0
      • 接口：Tunnel

其他配置项采用缺省值。

4. 单击“应用”。
5. 配置USG_B的IPSec隧道。
   1. 选择“VPN > IPSec > IPSec”，单击“新建”，选择“场景”为“点到点”。
   2. 配置USG_B的IPSec策略基本信息，并指定对端网关，预共享密钥为abcdde。
   3. 在“待加密的数据流”中单击“新建”，按如下数据增加一条数据流规则。
   4. 展开“安全提议”中的“高级”，按如下参数配置IPSec安全提议。

本例中所使用的安全提议参数全部为缺省配置，用户可以直接使用而不用逐一对照配置。如果实际应用场景中对安全提议参数有明确要求时，可以对安全提议参数进行修改，且隧道两端所使用的安全提议配置必须相同。

5. 单击“应用”。完成USG_B的配置。

结果验证

1. 配置成功后，使用网络A中的某台主机访问网络B中的某台主机或服务器，访问成功。

在USG_A上选择“网络 > IPSec > 监控”，查看IPSec隧道监控信息，可以看到建立的如下信息的隧道。

策略名称	状态	本端地址	对端地址
policy1	“IKE协商成功、IPSec协商成功”	200.1.1.1	200.10.1.1

在USG_B上选择“网络 > IPSec > 监控”，查看IPSec隧道监控信息，可以看到建立的如下信息的隧道。

策略名称	状态	本端地址	对端地址
policy1	“IKE协商成功、IPSec协商成功”	200.10.1.1	200.1.1.1

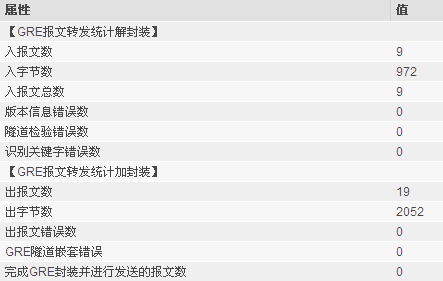

2. 分别在USG_A和USG_B上选择“VPN > GRE > 监控”，查看GRE隧道的建立情况。以USG_A为例。查看到有通过GRE隧道加封转和解封装的报文数，说明GRE隧道建立成功。如图10-32所示。
