支持NAT穿越的IPSec隧道

在实际组网应用中，如果IPSec隧道发起者位于一个私网内部，而它希望穿越网关设备与远端响应者之间直接建立一条IPSec隧道，这种情况会对部署IPSec VPN网络造成障碍。这就需要支持NAT穿越的IPSec隧道。

组网需求

如图10-11所示，分支机构员工需要访问总部内部的服务器。由于服务器信息较机密，而且数据经过Internet传输不安全，因此需要穿越NAT网关USG_B在USG_A与USG_C之间建立IPSec隧道，对传输数据进行加密。

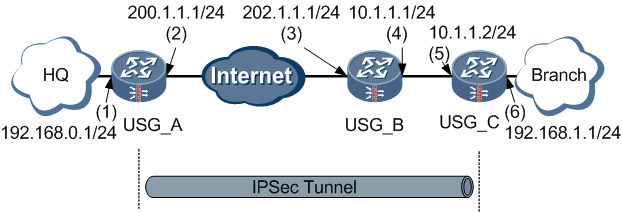

图10-11  支持NAT穿越的IPSec隧道组网图

配置思路

1. 完成USG_A、USG_B和USG_C的基本配置、包括接口、转发策略、本地策略、路由的配置。

2. 在USG_B上完成源NAT的配置。

3. 在USG_A和USG_C上完成IPSec的配置，需要注意的是在配置安全提议时要开启NAT穿越功能。

操作步骤

1. 配置USG_A的接口基本参数。

a. 选择“网络 > 接口 > 接口”。

b. 在“接口列表”中，单击GE0/0/1对应的。

c. 在“修改GigabitEthernet”界面中，配置如下：

· 安全区域：trust

· IP地址：192.168.0.1

· 子网掩码：255.255.255.0

d. 单击“应用”。
e. 在“接口列表”中，单击GE0/0/2对应的。

f. 在“修改GigabitEthernet”界面中，配置如下：

· 安全区域：untrust

· IP地址：200.1.1.1

· 子网掩码：255.255.255.0

2. 配置USG_A的安全策略。

a. 配置Local安全区域和Untrust安全区域之间的安全策略。

. 选择“防火墙 > 安全策略 > 本地策略”。

i. 在“本地策略”中单击“新建”。配置如下参数：

· 源安全区域：untrust


· 源地址：202.1.1.0/24

· 动作：permit

ii. 单击“应用”。

a. 配置Trust安全区域和Untrust安全区域之间的安全策略。

i. 选择“防火墙 > 安全策略 > 转发策略”。

ii. 在“转发策略列表”中单击“新建”。配置如下参数。

· 源安全区域：trust

· 目的安全区域：untrust

· 源地址：192.168.0.0/24

· 目的地址：192.168.1.0/24

· 动作：permit

iii. 单击“应用”。

iv. 重新在“转发策略列表”中单击“新建”。配置如下参数。

· 源安全区域：untrust

· 目的安全区域：trust

· 源地址：192.168.1.0/24

· 目的地址：192.168.0.0/24

· 动作：permit

v. 单击“应用”。

1. 参考1、2以及上面的表格，完成USG_B和USG_C的基本配置。

2. 在USG_B上完成源NAT的配置，使分支机构中的用户使用NAT地址池中的公网IP地址访问Internet。

a. 选择“防火墙 > NAT > 源NAT”。

b. 选择“NAT地址池”页签。

c. 在“NAT地址池列表”中，单击“新建”。

在“新建NAT地址池”界面中，配置NAT地址池addresspool1，

d. 单击“应用”。

e. 选择“源NAT”页签。

f. 在“源NAT策略列表”中，单击“新建”。

在“新建源NAT”界面中，配置Trust与Untrust域间的源NAT，引用NAT地址池addresspool1，

g. 单击“应用”。

3. 配置USG_A的IPSec隧道。

a. 选择“VPN > IPSec > IPSec”，单击“新建”，选择“场景”为“点到点”。

b. 配置USG_A的IPSec策略基本信息。

由于对端网关NAT转换后的公网地址不固定，因此不指定对端网关地址。此时，只能由分支用户来访问总部，而总部用户不能主动访问分支。

c. 在“待加密的数据流”中单击“新建”，按如下数据增加一条数据流规则。

d. 展开“安全提议”中的“高级”，按如下参数配置IPSec安全提议。

本例中所使用的安全提议参数全部为缺省配置（见下图），用户可以直接使用而不用逐一对照配置。如果实际应用场景中对安全提议参数有明确要求时，可以对安全提议参数进行修改，且隧道两端所使用的安全提议配置必须相同。

 e. 单击“应用”。完成USG_A的配置。

4. 配置USG_C的IPSec隧道。

a. 配置USG_C的IPSec策略基本信息，并指定对端网关，预共享密钥为abcde。

b. 在“待加密的数据流”中单击“新建”，按如下数据增加一条数据流规则。

c. 展开“安全提议”中的“高级”，按如下参数配置IPSec安全提议。

本例中所使用的安全提议参数全部为缺省配置，用户可以直接使用而不用逐一对照配置。如果实际应用场景中对安全提议参数有明确要求时，可以对安全提议参数进行修改，且隧道两端所使用的安全提议配置必须相同。

d. 单击“应用”。完成USG_C的配置。
