设备同时充当IPSec和NAT网关

当总部与分支机构均需要通过NAT转换访问Internet，且总部与分支机构之间需要建立IPSec隧道安全通信的情况下，可以配置设备同时充当IPSec和NAT网关。

组网需求

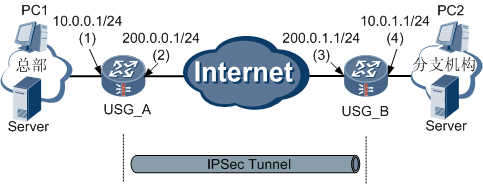

如图10-14所示，总部通过USG_A与Internet连接，分支机构通过USG_B与Internet连接。

分支机构用户PC2可以主动发起建立IPSec隧道请求与总部用户PC1通信，且无需经过NAT转换。

所有可以公开访问的服务器均部署在总部，分支机构部署的服务器仅供分支机构使用，即总部无需主动发起建立IPSec隧道请求与分支机构通信。

分支机构用户和总部用户均需要通过NAT转换访问Internet。USG_A为总部的NAT设备，USG_B为分支机构的NAT设备。

图  设备同时充当IPSec和NAT网关

配置思路

1. 完成USG_A和USG_B的基本配置、包括接口、转发策略、本地策略、路由的配置。

2. 在USG_A和USG_B上完成IPSec的配置。由于只有分支机构主动访问总部服务器，因此在配置USG_A时，无需指定“对端地址”。

3. 在USG_A和USG_B上完成源NAT的配置。访问Internet的数据流都要经过NAT转换，而经过IPSec隧道的数据流不需要经过NAT转换，故要在NAT配置中进行区分。

操作步骤

1. 配置USG_A的接口基本参数。

a. 选择“网络 > 接口 > 接口”。

b. 在“接口列表”中，单击GE0/0/1对应的。

c. 在“修改GigabitEthernet”界面中，配置如下：

· 安全区域：trust

· IP地址：10.0.0.1

· 子网掩码：255.255.255.0

d. 单击“应用”。

e. 在“接口列表”中，单击GE0/0/2对应的。

f. 在“修改GigabitEthernet”界面中，配置如下：

· 安全区域：untrust

· IP地址：200.0.0.1

· 子网掩码：255.255.255.0

g. 单击“应用”。

2. 配置USG_A的安全策略。

a. 配置Local安全区域和Untrust安全区域之间的安全策略。

. 选择“防火墙 > 安全策略 > 本地策略”。

i. 在“本地策略”中单击“新建”。配置如下参数：

· 源安全区域：untrust

· 源地址：200.0.1.0/24

· 动作：permit

ii. 单击“应用”。

a. 配置Trust安全区域和Untrust安全区域之间的安全策略。

i. 选择“防火墙 > 安全策略 > 转发策略”。

ii. 在“转发策略列表”中单击“新建”。配置如下参数。

· 源安全区域：trust

· 目的安全区域：untrust

· 源地址：10.0.0.0/24

· 目的地址：10.0.1.0/24

· 动作：permit

iii. 单击“应用”。

iv. 重新在“转发策略列表”中单击“新建”。配置如下参数。

· 源安全区域：untrust

· 目的安全区域：trust

· 源地址：10.0.1.0/24

· 目的地址：10.0.0.0/24

· 动作：permit

v. 单击“应用”。

1. 参考1、2以及上面的表格，完成USG_B的基本配置。

2. 配置USG_A的IPSec隧道。

a. 选择“VPN > IPSec > IPSec”，单击“新建”，选择“场景”为“点到点”。

b. 配置USG_A的IPSec策略基本信息。由于只有分支用户主动访问总部服务器，因此在配置USG_A的IPSec策略基本信息时，无需配置“对端地址”，预共享密钥为abcde。

c. 在“待加密的数据流”中单击“新建”，按如下数据增加一条数据流规则。

d. 展开“安全提议”中的“高级”，按如下参数配置IPSec安全提议。

下图中所使用的安全提议参数全部为缺省配置，用户可以直接使用而不用逐一对照配置。如果实际应用场景中对安全提议参数有明确要求时，可以对安全提议参数进行修改，且隧道两端所使用的安全提议配置必须相同。


e. 单击“应用”，完成USG_A的IPSec配置。

3. 在USG_A上完成源NAT的配置。

a. 选择“防火墙 > NAT > 源NAT”。

b. 选择“NAT地址池”页签。

c. 在“NAT地址池列表”中，单击“新建”。

d. 在“新建NAT地址池”界面中，配置NAT地址池addresspool1，如图10-15所示。

图10-15  配置NAT地址池addresspool1


e. 单击“应用”。

f. 选择“源NAT”页签。

g. 在“源NAT策略列表”中，单击“新建”。

在“新建源NAT”界面中，配置总部用户与分支机构用户通信时不进行NAT转换，

h. 单击“应用”。

i. 在“源NAT策略列表”中，单击“新建”。

在“新建源NAT”界面中，配置总部用户访问Internet时进行NAT转换，引用NAT地址池addresspool1，

j. 单击“应用”。

4. 配置到分支的缺省路由。

a. 选择“路由 > 静态 > 静态路由”。

b. 在“静态路由列表”中，单击“新建”，依次输入或选择各项参数，具体参数配置如下：

· 目的地址：0.0.0.0

· 掩码：0.0.0.0

· 下一跳：200.0.0.2

其他参数均为缺省值。

a. 单击“应用”。

1. 配置USG_B的IPSec隧道。

a. 选择“VPN > IPSec > IPSec”，单击“新建”，选择“场景”为“点到点”。

b. 配置USG_B的IPSec策略基本信息，并指定对端网关，预共享密钥为abcde。

c. 在“待加密的数据流”中单击“新建”，按如下数据增加一条数据流规则。

d. 展开“安全提议”中的“高级”，按如下参数配置IPSec安全提议。

本例中所使用的安全提议参数全部为缺省配置，用户可以直接使用而不用逐一对照配置。如果实际应用场景中对安全提议参数有明确要求时，可以对安全提议参数进行修改，且隧道两端所使用的安全提议配置必须相同。

 e. 单击“应用”。完成USG_B的IPSec配置。

2. 在USG_B上完成源NAT的配置。

a. 选择“防火墙 > NAT > 源NAT”。

b. 选择“NAT地址池”页签。

c. 在“NAT地址池列表”中，单击“新建”。

在“新建NAT地址池”界面中，配置NAT地址池addresspool1，

d. 单击“应用”。

e. 选择“源NAT”页签。

f. 在“源NAT策略列表”中，单击“新建”。

g. 在“新建源NAT”界面中，配置分支用户与总部机构用户通信时不进行NAT转换，

h. 单击“应用”。

i. 在“源NAT策略列表”中，单击“新建”。

在“新建源NAT”界面中，配置分支用户访问Internet时进行NAT转换，引用NAT地址池addresspool1，

j. 单击“应用”。

3. 配置到总部的缺省路由。

a. 选择“路由 > 静态 > 静态路由”。

b. 在“静态路由列表”中，单击“新建”，依次输入或选择各项参数，具体参数配置如下：

· 目的地址：0.0.0.0

· 掩码：0.0.0.0

· 下一跳：200.0.1.2

其他参数均为缺省值。

c. 单击“应用”。
