一、需求分析

　　综合布线系统是整个学校信息交换的物理层；其承载了学校内的所有数据、语音的数据交换工作。

二、设计原则

　　根据综合布线设计规范之要求,本项目将遵循综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。


三、设计依据

　　《智能建筑设计标准》（GB/T50314-2006）

　　《智能建筑工程建设标准》（DBJ14-S5-2004）

　　《智能建筑工程质量验收规范》（GB/T50339-2003）

　　《民用建筑电气设计规范》JGJ/T16-92

　　GBJ 16-87建筑设计防火规范

　　YD/T926 1－2－1997学校通信综合布线系统行业标准

　　《电子计算机机房设计规范》(GB50174-93)

　　《民用建筑电气设计规范》(JGJ/T16-92)

四、系统设计

　　1、总体设计

　　本工程利用综合布线系统作为实现各种语音、图像、数据信息交换传递的基础。

　　按综合配置设计，整个综合布线系统采用三级星形网络拓朴结构，数据建筑群配线架CD和配线设备BD置于网络设备机房内（设备间）。楼层配线架FD置于每层的弱电机房内（电信间），楼层配线架FD至楼层区域配线箱（TE），包括至每个数据端点（TO）的距离不应超过90米。从BD至每个楼层FD，光纤传输主干采用48芯万兆光纤。垂直主干光纤网络采用以太网络结构。

　　2、系统组成及结构

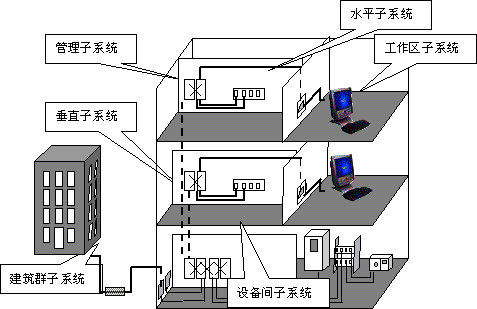

　　根据EIA/TIA568A，ISO/IECIS 118O1及我国的标准，布线系统可划分为六个独立的子系统：

　　1)工作区子系统 (Work Area Subsystem)

　　2)水平子系统 (Horizontal Subsystem)

　　3)垂直主干子系统 (Riser Subsystem)

　　4)设备间子系统 (Equipment Subsystem)

　　5)管理区子系统 (Administration Subsystem)

　　6)建筑群子系统 (Campus Subsystem)

　　3.1工作区子系统

　　3.1.1布点原则

　　工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。对于学校综合布线系统的设计，本方案按照使用功能设置，在每个办公室根据实际需要设置相应数据语音点，确切的信息点配置根据用户的具体需求来设计，并为将来系统的扩展留有适当冗余量。采用光纤到户的设计，租户可根据需要选择运营商，在楼层弱电间内跳接。在楼层办公区（租用办公室）配置多媒体信息箱，户内信息点位由租用业主自行配置。

　　3.1.3打线方式

　　水平线缆与信息出口的连接有两种打线方式：在本系统的实施中，我们采用T568B连接方法和相应的测试标准。

　　3.1.4信息点安装

　　学校信息点采用墙面安装方式，在各个楼层的主通道采用金属桥架，从金属桥架到各个房间采用钢管进行连接,从吊顶到墙面插座采用埋管的方式。RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。

　　3.2水平布线子系统


　　3.2.1水平线缆用量

　　水平布线子系统主要由水平电缆组成。

　　水平线缆的用量按下式计算：

　　水平线缆平均长度=(max距离＋min距离)÷2×1.1＋端接容限(铜缆6m，光纤10m)

　　线缆箱数=信息点数*水平线缆平均长度/305m

　　3.2.2水平线缆布线方式

　　由通信电缆井内配线架采用金属线槽敷设到吊顶内，用金属管沿墙暗敷设至工作区。

　　3.3垂直主干子系统

　　建筑物主干子系统由设备间的配线设备及设备间至各楼层配线间之间的连接电缆组成。本方案数据与语音主干均采用光纤。

　　垂直主干线缆的计算方法：

　　垂直干线系统主要用于实现各进楼配线间与楼层配线间之间的连接。

　　3.4设备间子系统

　　3.4.1设备间设计

　　设备间子系统即综合布线系统楼层配线架（IDF，或称楼层配线间），设备间就是一个管理系统，它把水平子系统和垂直主干子系统连在一起或把垂直主干和设备间子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系，从而使管理网络通信线路的工作变得简单易行。

　　3.4.2配线间器材配置

　　每个分配线间的管理器材有：机柜、配线架、语音配线架、理线架等。根据上述配线间分布，安装42U标准机柜。

　　3.4.3标签管理

　　布线系统涉及大量的线路的连接，这样大量的连线给管理带来了一定的困难。PDS色标标记方案系统而科学地规定了怎样根据参数和识别步骤，查清现场的线路和设备端接点。作为一种重要的技术文档，色标标记方案是以后的布线管理重要的技术依据。

　　3.4.4线缆路由

　　配线间线缆从主干线槽经过吊顶进入相应配线机柜，在完成分组、上架、理线、绑扎后进行最后的线缆卡接，具体情况应根据现场施工要求灵活处理，但总体须保证线缆的安全和理线的整齐美观。配线架打接表格直接提供各个配线间之间配线架的线缆打接顺序，是工程施工安装和竣工维护必备文档，非常重要！一方面能指导正常的施工，协调任务分配，另一方面起到最终核对器件搭配是否合理的重要依据和日后管理维护的参考。

　　3.4.5配线间环境要求

　　学校设备间的设置应该满足以下要求：

　　设备间的位置应尽可能靠近建筑物电缆引入区和对外网络接口处

　　室温应保持在10～30℃之间；相对湿度应保持20%～80%

　　应有良好的通风和防尘措施

　　设备间应有足够的空间用于安装设备，面积最低不应小于10平方米。

　　使用防火门，门宽至少为高2.1m×宽0.9m

　　照明不低于150Lx；地板载重量不小于300kg/平方米。

　　3.5管理区子系统

　　3.5.1管理区设计

　　管理区子系统是综合布线系统的总配线机构，是整个系统的核心。综合学校总配线间位于某某位置。

　　3.5.2管理区环境要求

　　管理区子系统是整个配线系统的中心单元，它的布放，选型及环境条件的考虑是否适当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。管理区的设置应该满足以下要求：

　　管理间的位置应尽可能靠近建筑物电缆引入区和对外网络接口，学校管理间位于某某地方。

　　室温应保持在10～30℃之间；相对湿度应保持20%～80%。

　　应有良好的通风和防尘措施。

　　管理间应有足够的空间用于安装设备，面积最低不应小于10平方米。使用防火门，门宽至少为高2.1m×宽0.9m。室内照明不低于150Lx；地板载重量不小于500kg/平方米。

　　应有良好的通风和防尘措施。

　　管理间应有足够的空间用于安装设备，面积最低不应小于10平方米。使用防火门，门宽至少为高2.1m×宽0.9m。室内照明不低于150Lx；地板载重量不小于500kg/平方米。
