为保证出差用户安全访问总部内网，可与总部网关建立L2TP over IPSec隧道连接。员工通过使用PC上的VPN Client软件进行拨号，从而访问总部服务器。

组网需求

如图10-21，LAC客户端通过Internet连接到公司总部的LNS侧。要求由出差员工（LAC Client）直接向LNS发起连接请求，与LNS的通讯数据通过隧道Tunnel传输。先使用L2TP封装第二层数据，对身份认证；再使用IPSec对数据进行加密。

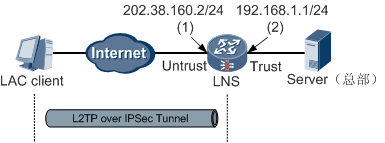

图10-21  配置出差人员通过L2TP over IPSec接入总部组网图






1. 完成USG的基本配置、包括接口、转发策略、本地策略、路由的配置。

2. 在USG上完成L2TP over IPSec的配置。

3. 在出差员工的PC上完成VPN Client的配置，需要注意的是VPN Client的配置参数需要与USG的参数对应。

操作步骤

1. 配置

a. 选择“网络 > 接口 > 接口”。

b. 在“接口列表”中，单击GE0/0/1对应的。

c. 在“修改GigabitEthernet”界面中，配置如下：

· 安全区域：trust

· IP地址：192.168.1.1

· 子网掩码：255.255.255.0

d. 单击“应用”。

e. 在“接口列表”中，单击GE0/0/2对应的。

f. 在“修改GigabitEthernet”界面中，配置如下：

· 安全区域：untrust

· IP地址：202.38.160.2

· 子网掩码：255.255.255.0

g. 单击“应用”。

2. 配置LNS的安全策略。

a. 配置Local安全区域和Untrust安全区域之间的安全策略。

. 选择“防火墙 > 安全策略 > 本地策略”。

i. 在“本地策略”中单击“新建”。配置如下参数：

· 源安全区域：untrust

· 动作：permit

ii. 单击“应用”。

a. 配置Trust安全区域和Untrust安全区域之间的安全策略。

i. 选择“防火墙 > 安全策略 > 转发策略”。

ii. 在“转发策略列表”中单击“新建”。配置如下参数。

· 源安全区域：trust

· 目的安全区域：untrust

· 源地址：192.168.1.0/24

· 动作：permit

iii. 单击“应用”。

iv. 重新在“转发策略列表”中单击“新建”。配置如下参数。

· 源安全区域：untrust

· 目的安全区域：trust

· 目的地址：192.168.1.0/24

· 动作：permit

v. 单击“应用”。

1. 选择“用户 > 接入用户 > 本地用户”，单击“新建”，配置L2TP用户。


2. 配置L2TP over IPSec参数。

a. 选择“VPN > L2TP over IPSec > L2TP over IPSec”。

b. 配置USG_A的IPSec策略基本信息。

由于VPN Client公网地址不固定，因此在配置USG_A的IPSec策略基本信息时，无需配置“对端地址”。预共享密钥为abcde。

c. 按如下参数配置“拨号用户配置”。

d. 勾选“待加密的数据流”中的“反向路由注入”，表示总部自动生成到分支私网的路由。

e. 勾选“安全提议”中的“接受对端提议”，表示由分支网关来提议IPSec协议和算法。

f. 单击“应用”，完成LNS侧的L2TP over IPSec配置。

3. 配置出差员工侧。

出差员工侧主机上必须装有L2TP客户端软件，并通过拨号方式连接到Internet。以Secoway VPN Client软件为例。
a. 打开Secoway VPN Client软件，选中已有连接，单击。

 说明：

此操作要在VPN Client断开拨号的情况下执行。

如果没有连接存在，请单击，根据向导建立新的连接。

b. 在“基本设置”页面设置基本信息，并启用IPSec安全协议。

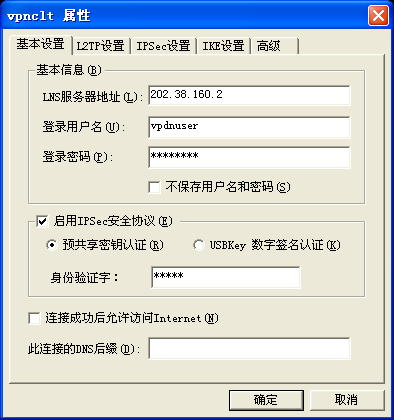

参数设置如图10-22所示。启用IPSec安全协议，并设置登录密码为Hello123，身份验证字为abcde。

 说明：

VPN Client上设置的IPSec身份验证字需要与LNS上设置的预共享密钥保持一致。

如果用户的PC机同时安装有多块网卡，请在LAC客户端基本设置中勾选“连接成功后允许访问Internet(N)”选项。

图10-22  LAC客户端基本设置

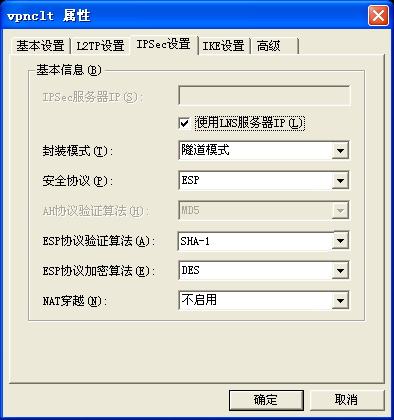

c. 在“IPSec设置”页面设置IPSec基本信息。参数设置如图10-23所示。

 说明：

说明： 当LNS侧采用L2TP over IPSec方式配置VPN隧道时，LNS将不对VPN Client做隧道验证，因此VPN Client上无需配置“L2TP设置”页签。


图10-23  LAC客户端基本设置

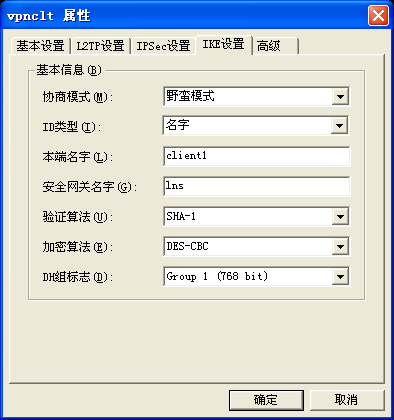

d. 在“IKE设置”页面设置IKE基本信息。参数设置如图10-24所示。

图10-24  LAC客户端基本设置

结果验证

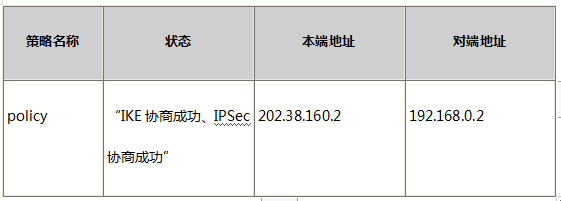

在LNS上选择“VPN > IPSec > 监控”，查看IPSec隧道监控信息，可以看到建立的如下信息的隧道。
