大家好，我是一枚从事IT外包的网络运维工程师，今天跟大家分享一个日常网络运维中有关无线AP的简单介绍。

WLAN-FAT  AP

定义
无线局域网
802.11是IEEE在1997年为WLAN定义的一个无线网络通信的工业标准。此后这一标准又不断得到补充和完善，形成802.11的标准系列，例如802.11、802.11a、802.11b、802.11e、802.11g、802.11i、802.11n、802.11ac等。

目的

以有线电缆或光纤作为传输介质的有线局域网应用广泛，但有线传输介质的铺设成本高，位置固定，移动性差。随着人们对网络的便携性和移动性的要求日益增强，传统的有线网络已经无法满足需求，WLAN技术应运而生。目前，WLAN已经成为一种经济、高效的网络接入方式。通过WLAN技术，用户可以方便地接入到无线网络，并在无线网络覆盖区域内自由移动，彻底摆脱有线网络的束缚。

受益

· 网络使用自由：凡是自由空间均可连接网络，不受限于线缆和端口位置。在办公大楼、机场候机厅、度假村、商务酒店、体育场馆、咖啡店等场所尤为适用。
· 网络部署灵活：对于地铁、公路交通监控等难于布线的场所，采用WLAN进行无线网络覆盖，免去或减少了繁杂的网络布线，实施简单，成本低，扩展性好。
原理描述

基本概念

· 工作站STA（Station）：支持802.11标准的终端设备。例如带无线网卡的电脑、支持WLAN的手机等。
· 射频信号：提供基于802.11标准的WLAN技术的传输介质，是具有远距离传输能力的高频电磁波。本文指的射频信号是2.4G或5G频段的电磁波。
· 接入点AP（Access Point）：为STA提供基于802.11标准的无线接入服务，起到有线网络和无线网络的桥接作用。
§ 胖接入点FAT AP（FAT Access Point）：在自治式网络架构中提供STA的无线接入服务，除了提供基本的无线连接功能外，还能提供安全和管理等增强功能。
· 虚拟接入点VAP（Virtual Access Point）：是AP设备上虚拟出来的业务功能实体。用户可以在一个AP上创建不同的VAP来为不同的用户群体提供无线接入服务。
· 服务集标识符SSID（Service Set Identifier）：表示无线网络的标识，用来区分不同的无线网络。例如，当我们在笔记本电脑上搜索可接入无线网络时，显示出来的网络名称就是SSID。
根据标识方式又可以分为以下两种：
§ 基本服务集标识符BSSID（Basic Service Set Identifier），表示AP上每个VAP的数据链路层MAC地址。VAP与BSSID的关系如图2-1所示。
图2-1  VAP与BSSID的关系图  ·
§ 扩展服务集标识符ESSID（Extended Service Set Identifier），是一个或一组无线网络的标识，例如图2-1所示的“guest”或“internal”。STA可以先扫描所有网络，然后选择特定的SSID接入某个指定无线网络。通常，我们所指的SSID即为ESSID。
· 基本服务集BSS（Basic Service Set）：一个AP所覆盖的范围。在一个BSS的服务区域内，STA可以相互通信。

WLAN的网络架构

WLAN网络架构分有线侧和无线侧两部分，有线侧是指AP上行到Internet的网络使用以太网协议。无线侧是指STA到AP之间的网络使用802.11协议。无线侧接入的WLAN网络架构为自治式架构。

自治式网络架构

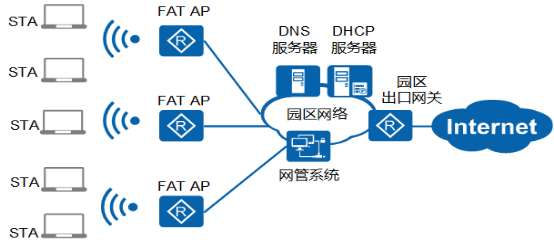

自治式架构又称为胖接入点（FAT AP）架构。在该架构下，AP实现所有无线接入功能，不需要AC设备，如图2-5所示。
下图  WLAN自治式网络架构
·  WLAN早期广泛采用自治式架构。FAT AP的功能强大，独立性好，但是设备结构复杂，价格昂贵，难于管理。随着企业大量部署AP，对AP的配置、升级软件等管理工作给用户带来很高的操作成本和维护成本，自治式架构应用逐步减少。
在自治式网络架构中，用户接入无线网络的过程即为STA与胖AP的关联过程。

WLAN-FAT  AP应用场景

SOHO WLAN方案主要适用于用户规模较小的独立的小型场点，如小型企业、商店、咖啡吧、SOHO办公或者独立部署WLAN业务的企业分支机构。
SOHO WLAN网络中一般不会单独部署认证服务器以及网管设备，一般采用自治式（FAT AP）网络架构，如图12所示（以AR路由器为例）。
图12   SOHO WLAN组网图  以上文章由北京艾锑无限科技发展有限公司整理
