网络运维|PPPoE协议
大家好，我是一枚从事IT外包的网络运维工程师，今天和大家聊点广域网的技术，PPPoE。介绍PPPoE的定义和目的。
定义
PPPoE（PPP over Ethernet）协议是一种把PPP帧封装到以太网帧中的链路层协议。PPPoE可以使以太网网络中的多台主机连接到远端的宽带接入服务器。目的
运营商希望把一个站点上的多台主机连接到同一台远程接入设备，同时接入设备能够提供与拨号上网类似的访问控制和计费功能。在众多的接入技术中，把多个主机连接到接入设备的最经济的方法就是以太网，而PPP协议可以提供良好的访问控制和计费功能，于是产生了在以太网上传输PPP报文的技术，即PPPoE。PPPoE利用以太网将大量主机组成网络，通过一个远端接入设备连入因特网，并运用PPP协议对接入的每个主机进行控制，具有适用范围广、安全性高、计费方便的特点。
无线PPPoE接入

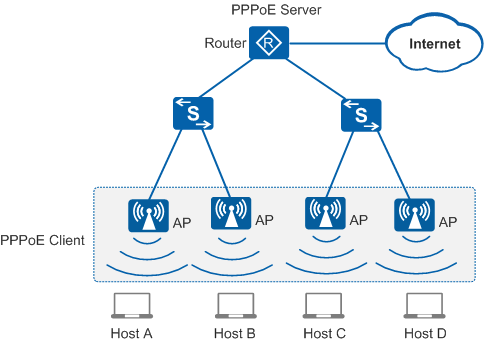

如图4所示，AP设备作为PPPoE Client，路由器设备作为PPPoE Server，终端用户可以直接通过无线网络访问Internet。
图4 无线PPPoE接入组网图
为了方便管理和降低企业用户信息维护成本，越来越多的企业使用RADIUS服务器对用户信息进行统一管理。通过在RADIUS服务器上为每个PPPoE Client配置Frame-IP，在该PPPoE Client上线时，通过PPPoE Server为其分配已经规划好的IP地址。
如图5所示，RouterA、RouterB和RouterC作为PPPoE Client，为加油站A、B和C的PC、移动终端等设备提供PPPoE拨号上网服务。PPPoE Client通过PPP协商触发建立到总公司PPPoE Server的L2TP隧道，并利用总公司的RADIUS服务器进行AAA认证。总公司在RADIUS服务器上为PPPoE Client配置Frame-IP属性，当PPPoE Client通过AAA认证后，RADIUS服务器会通过PPPoE Server把配置好的Frame-IP分配给对应的PPPoE Client。Frame-IP是分支加油站PPPoE Client的IP地址。
图5 利用RADIUS服务器为PPPoE Client分配IP地址和路由组网图
